減少蒸發站冷凝器循環上水熱電阻損耗

摘要:本文通過對我公司氧化鋁廠蒸發站區域的冷凝器循環上水管道上安裝的熱電阻溫度計損壞頻繁進行跟蹤、分析,結合現場實際情況,通過優化熱電阻安裝方式后熱電阻使用壽命明顯提高,保證了蒸發站穩定運行、減少儀表人員的維護工作量、也降低公司備件消耗。
前言
　　氧化鋁廠工藝生產車間有6個:原料、溶出、沉降、蒸發、分解、焙燒車間:氧化鋁生產使用“拜爾法”。(與鹽巴生產道理差不多),鋁土礦中的鋁不易提取出來，采取先將其與堿液混合反應生成鋁溶液,再從中把鋁分解提取出來的方法。原料車間將鋁土礦石磨碎,加入由蒸發車間來的堿液(稱“母液"),送到高壓溶出車間漸漸地加溫加壓,“煮熟”，.成了鋁酸鈉溶液。到沉降車間把其中含有的鐵“沉降”后扔到赤泥堆場。到分解車間加入一些種子”，催化,經過多個分解槽之后,便成了氫氧化鋁,最后經焙燒爐高溫一烤,就成了氧化鋁。蒸發站在氧化鋁廠的主要任務是濃縮分解送來的種分母液，調配成濃度符合生產要求的循環母液，同時排除流程中的碳堿,維持整個氧化鋁廠生產流程的液量平衡。隨著現代工業工業生產的迅速發展，生產過程規模不斷擴大,工業自動化已成為一項龐大的系統工程。.
　　蒸發操作廣泛應用于化工、輕工、制藥、食品以及冶金等行業。工業蒸發操作的主要目的有:①將低濃度溶液濃縮后直接制取合格濃度的產品如低濃度的分解母液經過多效降膜蒸發器蒸發濃縮后得到的蒸發母液,又如各種果汁、牛奶也必須經過蒸發濃縮后才能制成合格的產品。②將濃縮后的溶液進一步蒸發濃縮，使溶液濃度提高到溶質形成結晶析出的程度,這個過程叫做超濃縮,例如我公司氧化鋁廠蒸發工序特別設置了一個效叫強制效,其作用就是把六效降膜蒸發濃縮后的蒸發母液進一步濃縮處理,得到濃度更高的蒸發母液，在這個濃度之下,溶液中的一-種溶質成分碳酸鈉將形成結晶析出,最終經過排鹽苛化回收。③通過加熱蒸發、溶劑形成蒸汽,冷凝后制取純度符合要求的溶劑產品。這種操作方法也叫蒸餾,如從海水中制取淡水。④另外還有--種操作方法兼?zhèn)渲迫馊芤汉突厥沼杏萌軇?，如中藥生產中酒精浸出液的蒸發,工業上要濃縮的溶液的溶劑大多是水,即水溶液的蒸發。
　　氧化鋁廠蒸發系統保持一定真空度有利于各效二次蒸汽的排除、有利于保持-定的有效溫度、有利于保持一定的總溫度、能降低溶液的沸點從而有效降低汽耗提高蒸發效率。而循環上水熱電阻溫度計是作為是冷凝器真空度調節的最重要指標之一.循環上水管的熱電阻頻繁出現損壞現象，不僅加大儀表維護人員工作量、熱電阻損耗量大也增加了生產成本,不及時處理更會影響生產指標控制。為此將其作為一項技改項目,跟蹤調查分析熱電阻頻繁出現損壞的原因,并制定對策,完成技改。
1蒸發區域的主要任務
　　蒸發車間作業區域包括原液槽、蒸發站、水洗槽、酸洗系統、循環母液槽。此區域的任務是把分解送來的種分母液蒸發濃縮、調配成合格濃度的循環母液，通過超濃縮,使流程中有害雜質碳酸鹽結晶析出,確保整個氧化鋁生產流程的液量平衡。
2存在問題分析
　　循環上水管的熱電阻從投產以來頻繁出現熱電阻保護套管斷裂現象,熱電阻最短使用壽命僅15d,因此熱電阻保護套管斷裂是出現故障的主要原因。熱電阻頻繁出現故障不僅加大儀表維護人員工作量、增加備件消耗量、影響生產指標控制。為此,生產單位和儀表設備維護部門領導高度重視,要求減少儀表設備故障,保證蒸發系統穩定運行。
2.1儀表選型
　　備件選型不合理,原熱電阻采用某公司生產的普通熱電阻材質為1Cr18Ni9Ti,直徑f16。保護套過薄,承受不了管道內循環水的沖擊力,導致熱電阻保護套管頻繁斷裂,出現故障。
2.2安裝位置
　　循環.上水熱電阻溫度計原安裝方式:熱電阻安裝在蒸發站冷凝器循環上水上水豎直(縱向)管道上,離熱電阻0.5m前方處有工藝閥門，上水管道直徑:1.2m,管內介質:循環水,流動方向:由下往上,流速為0.6m/s.
2.3原因分析
2.3.1直接原因

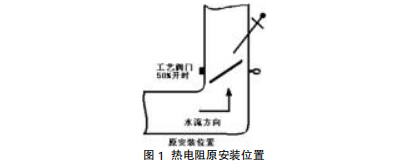

　　循環.上水水流流速一般為0.6m/s左右,管道內的平均水流沖擊力過大。根據蒸發車間工藝人員反映(如圖1所示),工藝的閥門通常處在開度為50%的位置,熱電阻成30°傾斜安裝在閥門上方0.5m處,從物理學原理分析,熱電阻在此處將承受著幾倍的平均水流沖擊力。循環水對熱電阻的沖擊力過大是造成熱電阻頻繁被沖斷的直接原因。

2.3.2間接原因

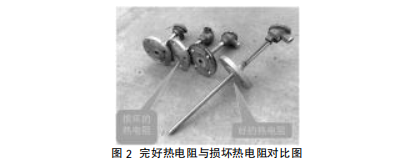

　　在特殊環境下工作(如:安裝在震動大的管道上,流量大、壓力大的容器內,強酸、強堿介質容器內等)的現場儀表必須采用相對應的加強型儀表,以符合工藝生產要求。而蒸發站循環上水熱電阻溫度計處在壓力過荷的情況下卻只采用了普通型的熱電阻。保護套管過薄也是造成熱電阻保護套管被沖斷的另外原因之一(如圖2所示)。

3改造方案
3.1更改安裝位置
　　按照《GBJ93-86自動化儀表工程施工及驗收規范(2003年版)》相關要求,熱電阻的安裝位置必須離工藝閥門在1.5m以上,而此熱電阻溫度計前方0.5m處安裝有工藝閥門。所以對安裝位置的改換是此項目的最關鍵所在。
3.2選擇耐磨耐沖擊型熱電阻
　　熱電阻保護套管過薄也是造成熱電阻溫度計多次被沖斷的原因之一,選擇耐磨抗沖擊型熱電阻可以解決此因素帶來的影響。
3.3對策實施

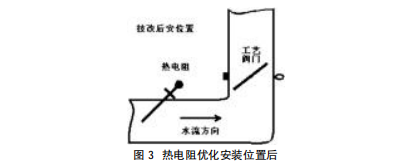

　　對3#蒸發冷凝器循環上水熱電阻的安裝位置進行了改造。并且采用了加強型熱電阻。安裝的是:某科技有限公司的WZ系列的耐磨抗沖擊型熱電阻，該熱電阻直徑為f20。技改后安裝位置如圖3所示。.

4效果
　　2009年八月份3#蒸發站循環上水熱電阻改造前平均每兩周更換一支熱電阻,改造后至今都未見損壞。大大延長了熱電阻使用周期,降低了備件消耗,也提高了生產的安全性和可靠性。
　　基于在3#蒸發站循環上水熱電阻改造后取得的成效，2009年8至11月相繼把方案落實到1#、2#、4#蒸發站(我公司氧化鋁有1#、2#、3#、4#共四組蒸發站,已全部改造完畢),改造至今已有7個年頭，通過改造后,熱電阻無一保護套管斷裂情況,直接減少儀表維護工作量,降低公司生產成本,保證了蒸發站穩定運行。
5熱電阻日常維護
　　雖然，經過通過選型及安裝位置改造后,故障明顯下降,但同時也要認識到在使用過程中保養工作的重要性!熱電阻溫度計因使用年限長,.熱電阻保護套管長期浸泡在循環水里,保護套管有結垢引起溫度測量值偏低現象。因管道內的介質是流動循環水，熱電阻保護套管結垢導致溫度測量值顯示偏低這一現象相對好解決.只要每兩年時間周期清理保護套管就可以解決。
6總結
　　蒸發循環上水熱電阻改造后,延長了熱電阻使用周期，降低了備件消耗，減少了儀表維護量,同時保障了蒸發站穩定運行,其產生的間接效益更為可觀。
7結束語
　　節能降耗是我公司乃至整個社會的主旋律,技術改造就是節能降耗重大舉措之一,作為現代化學習型企業里的儀表維護人員,必須努力提高自身的技術水平,培養職工勇于改革、善于創新的習慣,根據儀表實際運行情況進--步挖潛技術改造,降低備件消耗減少儀表維護量,把節能降耗落到實處,保障公司生產安全穩定運行。
