淺談雙法蘭智能差壓變送器常見故障處理

[摘要]雙法蘭智能差壓變送器在石油化工行業被廣泛應用，由于檢測與控制過程中出現的故障現象較復雜,正確判斷、及時處理生產過程中儀表故障，反映出儀表維護人員的實際I作能力和業務水平。針對延安煉油廠雙法蘭智能差壓變送器實際應用情況，介紹典型故障的處理方法。經過長期的實踐證明，只有正確運用和維護,才能保證儀表的長期穩定運行。
引言
      雙法蘭智能差壓變送器基于微處理器的現場智能變送器,與常規的普通差壓變送器相比,具有精度高.可靠性高，穩定性好,而且量程范圍寬等優點。具有BRAIN協議數字通訊、HART協議數字通訊及FF現場總線通訊,通過智能手持終端對智能變送器的各種參數進行修改.設定,實現遠程調試.人機對話及在線監測等功能,且具有較為完善的自診斷功能。
1EJA雙法蘭能差壓變送器的工作原理
       雙法蘭智能差壓變送器工作原理是通過單晶硅諧振式傳感器上的兩上H形的振動梁分別將差壓、壓力信號轉換成頻率電流信號,再傳輸?shù)矫}沖計數器,再將兩頻率之差直接傳遞到CPU進行數據處理,經D/A轉換器轉換為與輸人信號相對應的4~20mADC的輸出信號,并在模擬信號上疊加一個BRAIN/HART數字信號進行通信。
2雙法蘭智能差壓變送器的典型故障
       在延安煉油廠,雙法蘭智能差壓變送器廣泛用于塔.罐、容器的液位測量,多為橫河川儀有限公司的產品。在使用過程中,由于使用方法不當而造成較多的故障,嚴重影響儀表的正常使用。其故障主要有以下幾種:
①測量超出限定值無指示
②線路故障或安全柵損壞，造成回路無指示或指示不準
③膜盒損壞,造成儀表指示假值
3典型故障處理方法
3.1對測量超限的處理方法
3.1.1儀表正負取壓點位置不合適
       通常這種原因引起儀表指示超限故障較為少見，但某些儀表在工藝改造過程中選擇了不適合的測量位置。使得儀表始終在高于100%以上高液位運行,或是在低于5%的低液位以下運行,都可能使儀表指示超限定值。因此,這就要求儀表技術人員與工藝操作人員密切配合,給出正確的工藝指標參數,選擇合理的測量位置,以確保工藝介質在儀表所能測量的范圍內,避免操作人員誤以為是儀表故障所至。
3.1.2儀表調試后沒有進行負遷移
      通常這種原因引起儀表指示超限故障較為多見,在多年的現場維護工作中，智能液位變送器指示超限原因多數為這種儀表量程選擇不當造成,許多沒

有經驗的儀表維護，人員都會犯這樣的錯誤,如曾對延安煉油廠40萬催化裝置

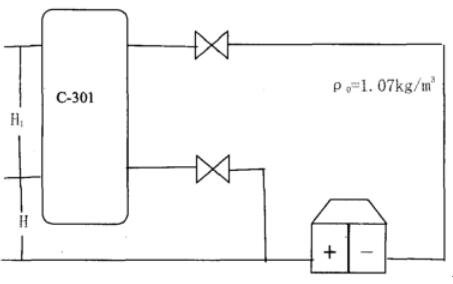

R-:301液位檢查量程時.發雙法蘭液位量程無遷移,這是造成儀表指示值超限(始終高于100%)的重要原因。
       原設計采用量程為0~23.91kPa,無量程遷移,因此測量結果在儀表量程之外，出現測量超限情況。實際上對此臺儀表應按下面的方法進行量程計算:已知;儀表可測范圍H1=2.85m,介質比重ρ=0.855kg/m3,毛細管硅油比重ρ0=1.07kg/m3.求儀表量程。
求解方法:儀表的量程是指當液位由最低升到最高時,液面計上所受的壓
力,故量程AP為:
△P=H1×ρ×g=2.85×0.855×9.81=23.92kPa當液面最低時,液面計
正、負壓室的受力為:P+=H×ρ0×g=Hρ0g
P--(H1+H)×ρ0×g-2.85ρ0g+Hρ0g
液面計遷移量為:
P+-P-=Hρ0g-(2.85p0g+Hρ0g)
=-2.85p0g=-2.85×1.07×9.81
=-29.92kPa
       故為負遷移.按上述計算修改量程后,儀表運行正常。因此,只有按正確的計算方法并引用遷移量來進行量程校正才能保證儀表的正確測量。
3.2線路故障或安全柵損壞,造成回路無指示或指示不準
3.2.1由于線路老化或長期氧化引起線路中有處接現象存在,使得外部電阻增大,當超過最大電阻600Ω時引起回路無指示或指示不準將接線端子重新接或緊固都可排除此故障。
3.2.2安全柵故障引起指示不準或無指示，更換安全柵.必須使用配套安全柵儀表才可正常運行,當用了未取得與智能變送器配套許可證的安全柵后，安全柵電壓降過大,整個回路電壓低于16.4V,變送器供電不足,回路無法工作?；虬踩珫艣](méi)有本安接地,造成大的共模干擾信號，引起智能變送器工作不正常。因此,選擇一臺經過取證的合適安全柵也是保證變送器能夠正常工作的必要條件。
3.3膜盒損壞,造成儀表指示假值
       一般來講,可通過DCS工程師站來完成對所有智能變送器的管理.組態.上裝和下載的任務.在儀表的故障中,大部分故障是由于儀表內部參數設置不當造成的,而有時也會由于介質對雙法蘭膜盒的長期腐蝕原因,造成膜盒損壞,使得儀表故障引起儀表指示假值,這種狀態下只能更換--臺新的變送器.在實際生產中，也可能由于變送器與DCS通信發生故障，給儀表維護人員檢查儀表參數.儀表故障帶來了很多不便,甚至使變送器都無法正常工作?？傊?儀表故障千姿百態,這就要求儀表維護人員不斷學習新知識,積累更多實賤經驗來處理故障。
4.結束語
       雙法蘭智能差壓變送器是智能儀表,可靠性高、功能強，只要運用維護得當,就能夠保證長期正常運行,有效地保證整個控制系統的測量精度和可靠性。
