熱電阻在高爐布袋除塵灰位檢測中的應用

摘要：承鋼煉鐵廠高爐布袋除塵灰位檢測裝置用熱電阻取代電容式物位限位開關,取得良好的使用效果。
      承鋼煉鐵廠高爐布袋除塵系統箱體灰位原采用VEG-A電容式物位限位開關檢測,因性能不穩定等原因,現已全部損壞。用熱電阻對其進行改造后,經過儀表記錄儀監控,完全能夠做到灰位高時放灰,滿足生產需要,減輕崗位工人的勞動強度,做到適時監控,提高了作業率。
1電容式物位限位開關
1.1工作原理
      以灰粉量作為介質變化量,通過上下2支物位開關檢測并傳到儀表室,由連鎖電路、閃光報警器實現對每個箱體灰罐內的粉灰量進行報警,為崗位工人提供灰量有無、是否放凈.是否發生堵灰的操作依據。
1.2不能正常使用的原因
(1)由于高爐煤氣含有一定的水分,致使粉灰粘稠,導致插入灰罐內的物位計探頭粘灰后靈敏度改變,使探頭檢測常處于不穩定狀態,調整一次一個狀態,狀態混亂,不能,實現長周期穩定運行.
(2)粘稠的粉灰在反吹后結成塊狀,下到灰罐時,易將探頭壓彎,造成損壞。
2用熱電阻檢測灰位的原理及檢測過程
(1)用Cu50銅電阻(型號WZC-240)取代原電容式限位開關,高位、低位各1支,利用原線路，配接ER181記錄儀。
(2)空罐時內部溫度基本穩定在50~70"C,這個溫度主要來自灰罐外的蒸氣管伴熱,以防止冬季粉塵排放不及.時,造成凍堵.如果在夏季,罐內溫度也不會低于30C.因改造在冬季.以冬季溫度為依據進行闌述。
(3)反吹后由箱體下降到灰罐的粉灰溫度基本上與箱體內煤氣溫度一致,通常是150~250℃,通過測量粉灰的溫度即可判斷罐內粉灰的有無,有粉灰時罐內溫度高。
(4)當粉灰降到灰罐時,溫度急劇升高，一-般在100~160℃.與空罐溫度50~70℃有明顯溫差，溫差在50~100℃,這主要取決于煤氣溫度的高低。
熱電阻伸人罐中的長度以L=350mm為宜,外部接線仍采用原來的接線盒與二線連接。下部熱電阻與下灰閥M之間留有500mm間腺,此部分粉灰起密封煤氣的作用。

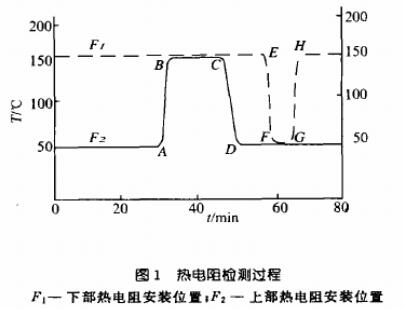

(5)通過觀察記錄儀顯示來確定什么時間放灰,熱電阻檢測過程見圖1.

      當下部熱電阻F1被粉灰埋上時,儀表顯示為150℃,現.場溫控指示紅燈滅;當上部電阻F:無粉灰埋人時,儀表顯示為50℃,當灰位上升將其埋人時儀表顯示150℃從A點升至B點,現場溫控指示綠燈亮,崗位工人可以安排放灰。當灰位下降脫離上部熱電阻時儀表從C點降至D點,儀表顯示50℃,現場溫控指示綠燈滅;當繼續放灰至下部熱電阻F時,溫度由E點降至F點,由150℃降至50℃,現場溫控指示紅燈亮，說明粉灰已放完,停止放灰,關閉下灰閥M(,打開.上灰閥Mq,粉灰落下由50℃升至150℃,由G點升至H點,現場溫控指示紅燈滅,進入下一循環。
3用熱電阻檢測灰位的應用效果.
      自熱電阻在幾座高爐布袋除塵器上投用以來,使用效果良好，熱電阻損壞率很低,降低了生產成本,提高了崗位.作業率,實現了動態監控.降低了職工勞動強度和盲目操作。即使遇到粉灰粘滯下灰不暢時,通過現場指示燈用大錘一蔽即可。
