平面雙法蘭式差壓變送器測液面安裝方式

摘要:平面式雙法蘭變送器通常用于對流量、液位、密度等工藝過程物理量的檢測。該文簡述了平面式雙法蘭變送器進行液位測量的基本原理，著重介紹利用平面式雙法蘭變送器對液位測量中的3種安裝方案。這3種方案分別是:垂直式安裝方案、下傾式安裝方案和水平式安裝方案。在此基礎上,該文分析了3種安裝方案的優缺點,并提出了平面式雙法蘭差壓變送器測量液位儀表時的最佳安裝方式為水平式安裝方案。水平式安裝方案不僅可徹底解決平面雙法蘭變送器在大量程液位檢測過程中出現起始段和終始段的非線性問題,同時解決了在小量程液位檢測過程中無法使用平面雙法蘭變送器的問題，為小量程液位的檢測提供了一種可實施的檢測安裝方案。
       在工業自動化測量系統中，,使用平面式雙法蘭差壓變送器對流量、壓差、液面、介面進行測量是很普遍的，尤其對高粘度介質的流量和液面的測量使用更為廣泛，就使用了大量的平面式法蘭差壓變送器來測量重介質的液面和流量，但在使用的過程中發現了一些問題主要問題在使用大直徑的平面式法蘭式差壓變送器時,在檢測范圍的初始段(約15%以內)和檢測范圍的終段(約85%以上)呈現出不同程度的非線性問題。在小量程的液位檢測時非線性問題體現的尤為嚴重,故而無法使用。
       當時解決方案采用小直徑的平面式雙法蘭式差壓變送器,問題得到了一些緩解,但只是非線性區域縮小了，但沒有從根本上解決問題。對于小量程的液位檢測問題,無奈之下,采用了更換檢測方式(采通用差壓變送器)解決了檢測過程中的非線性問題，但是由于引壓系統易阻塞等問題在檢測過程中故障頻發且數據的可靠性仍不如人意在長期現場工作中的觀察及對在液位檢測時平面式雙法蘭差壓變送器檢測特性的深入解讀,總結了一些經驗,下面就對用平面雙法蘭式差壓變送器測液面的經驗，如:檢測的非線性、於堵等問題的解決,闡述一下分析和做法。
1平面雙法蘭式差壓變送器測液面的檢測原理

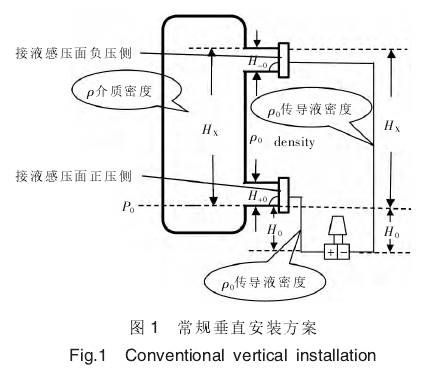

       平面式雙法蘭差壓變送器測液面的垂直式安.裝方案如圖1所示，這是一種常規的安裝方式，也是一般儀表使用說明書中提供的安裝方案。

       由液體靜力學可知,以Po為基本感壓面感受的壓，力將隨著液位高度的變化而變化，其關系式為明
Po=Hxpg(1)
       由式(1)可知,Po感受的壓力與液位的高低變化呈線性關系,因此只要檢測出壓力Po即可得知工藝設備內部的實際液位高度

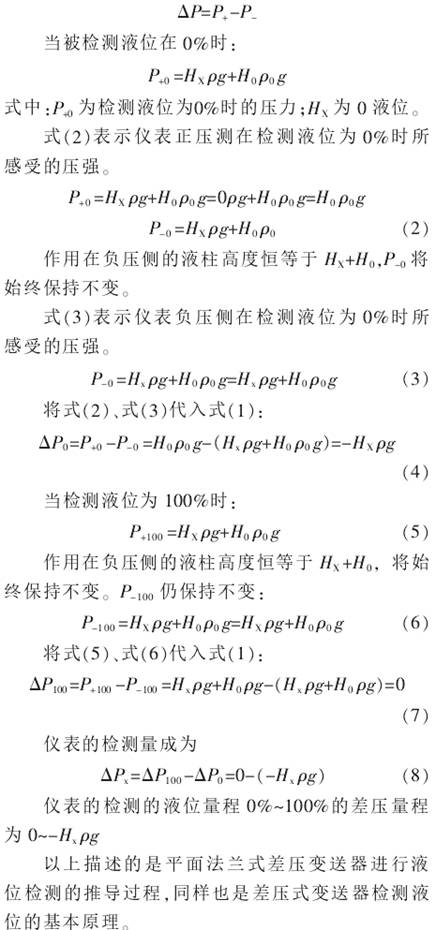

工藝設備內部液位的實際檢測運算如下:

2圓形膜片的感壓過程

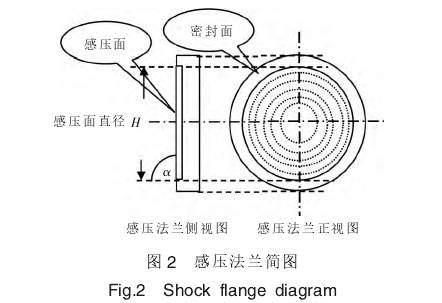

       平面式雙法蘭式差壓變送器一般是由2個圓形感壓膜片組成,分別去感受儀表正壓側和負壓側的壓力，,對圓形感壓膜片的過程進行分析,即可得到合理的感壓過程的結論。圖2所示為感壓膜片的簡圖。
膜片感壓過程的基本公式為


       式中:P為圓形金屬膜片實際感受的壓強;H為圓形感壓膜片的直徑，同時也是液面從0~H的液位高度;S為感壓膜片的表面積;p為被測介質的密度;g為重力加速度。

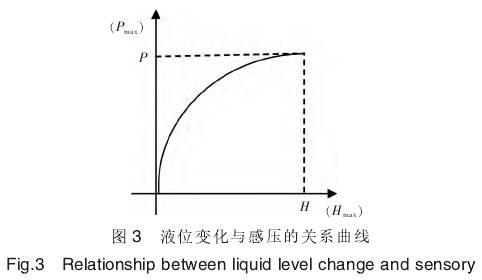

       式(9)表明了圓形感壓膜片的感壓過程是非線性的，它是隨著感壓膜片浸入液體中的深度變化(線性)感壓膜片的感壓面積在做著非線性的變化，圖3所示為液位變化與感壓的關系曲線。

3平面式雙法蘭差壓變送器進行液位檢測的3種安裝方案
3.1平面式雙法蘭變送器的垂直安裝方案

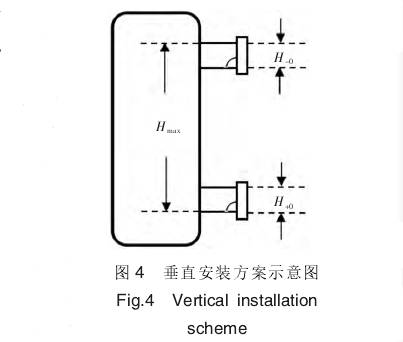

        如圖4是一種由產品說明書提供的常規標準安裝方式,此種安裝方式比較常見,現在一般企業在使用平面式雙法蘭變送器測量液面(介面)時還是多用此種安裝方.案,容器內的液位水平面.與平面式雙法蘭變送器的圓形感壓膜片呈垂直的90°夾角,故又被稱之為平面式雙法蘭變送器測量液面(介面)的垂直安裝方案。

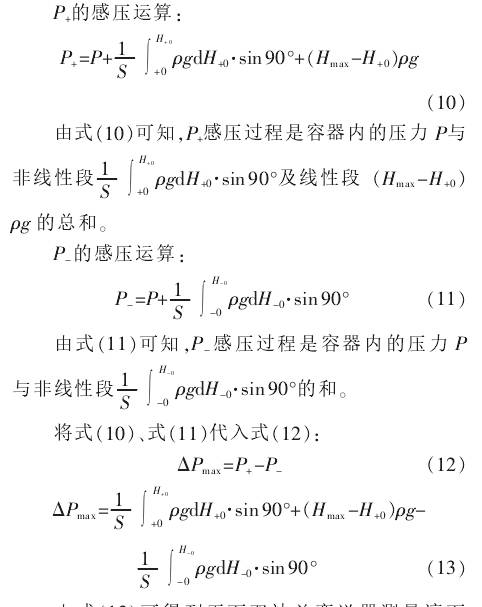

       在圖4中,液體壓力作用在垂直安裝的正壓側圓形感壓膜片的表面上，作用在垂直安裝的負壓側圓形感壓膜片表面上的壓力,起初是容器內的氣體壓力,隨著液位的上升，負壓感壓膜片表面上的受壓隨著被液體的逐漸浸沒也進入了非線性模式，平面式雙法蘭液位檢測的基本運算為

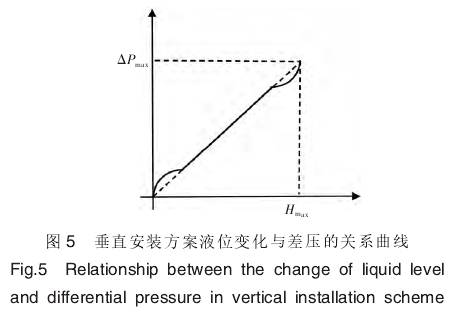

       由式(13)可得到平面雙法蘭變送器測量液面(介面)垂直安裝方案的感壓曲線,圖5所示為垂直安裝方案液位變化與差壓的關系曲線。(注:通常正壓法蘭的感壓直徑與負壓法蘭的感壓直徑是相等的)

3.2平面式雙法蘭變送器的下傾式安裝方案

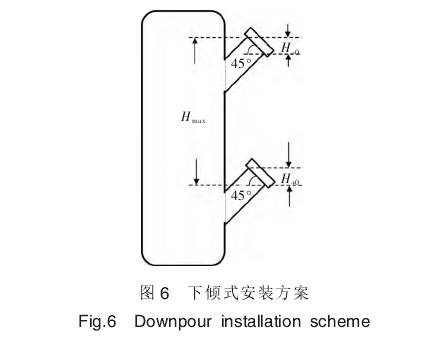

       為提高測量的精度,改善檢測的非線性和提高可靠性，減少故障,取重介質污物堆積和粘稠附著物體測量帶來的影響。我們采用了如圖6所示的測量安裝方案。

       由于法蘭的感壓面與容器內的被測液面呈一定的夾角,故稱之為下傾式安裝方案。這種安裝方案使H+o(H-o)的有效高度(感壓距離)縮短了,根據測量感壓公式式(13)得知，當H+0縮短后,式(13)中第一部分的數值將會變小，這樣一來儀表的測量零點(或感壓膜的下部)便會向感壓膜片的中心線靠攏,感壓運算如下:

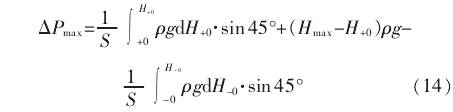

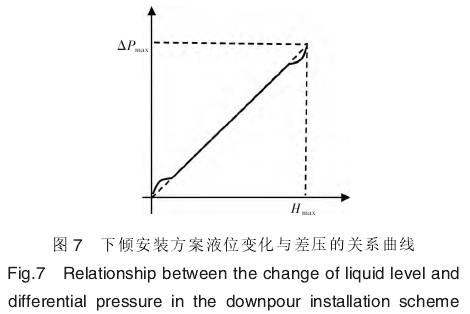

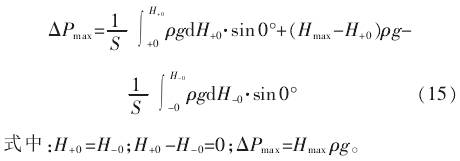

        依據式(14),我們得到了如圖7所示垂直安裝方案液位變化與差壓的關系曲線，式(14)感壓公式中第一部分的數值變小，使測量中非線性段占全量程的百分比也小了，提高了全量程檢測的契合度。

3.3平面式雙法蘭變送器的水平式安裝方案

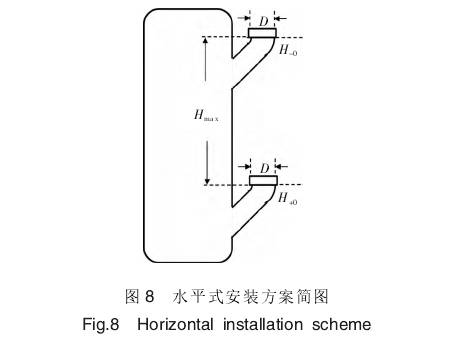

        為了徹底解決平面式雙法蘭變送器測量液面(介面)的非線性問題及在小范圍的測量中無法正常使用的問題,經專業研討,我們提出了第三種測量安裝方式即水平式安裝方案，如圖8所示.

       這種安裝方式由于感壓膜片的平面與容器內被測介質的水平面是平行的且在同一平面，故稱之為水平安裝方案。由感壓公式式(13)得知,當H。o不再變化時，也就是說感壓膜片的感壓面積不再隨液位浸沒的變化而變化時,式(13)中的正壓第一部分和負壓
片的感壓斜率為零,所以非線性部分的變化率也為.零,故爾,這種測量安裝方式不存在非線性的問題,使儀表的全量程 的測量精度有了徹底的改觀。同時,感壓膜片所在的水平面即為儀表測量的感壓零點,這樣就解決了測量零點界面不清晰,儀表輸出.零點不易確定的問題,感壓運算如下:

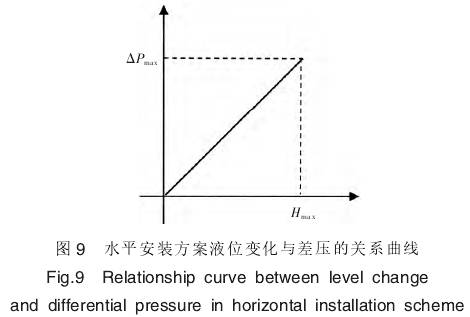

       這種水平測量安裝方案從根本上徹底解決了常規測量安裝方式、垂直測量安裝方案和下傾測量安裝方案中原本存在的諸多問題,使測量更趨合理,所以適用于各種測量范圍和介質的液面及介面的測量，液位變化與差壓的關系曲線如圖9所示，徹底解決了檢測中出現的非線性問題。

4三種安裝方案的使用分析
4.1三種安裝方案感壓過程分析

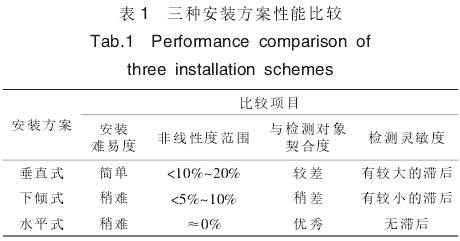

       在相同的量程范圍下，使用同一種平面式雙法蘭變送器測量液面(參數相同)的情況下得到分析結果如表1所示，

4.2使用維護特點
4.2.1平面式雙法蘭變送器的垂直安裝方式的特點
       適用于一般測量精度要求不高的大測量范圍的場合,當液位檢測范圍與法蘭感壓膜片直徑的比.值較小時,儀表在低量程區間和高量程區間的線性都會比較差,在儀表測量范圍比較小時(如檢測范圍較小的情況時)且測量精度要求較高時,由于其非線性段占測量范圍的百分比數值較大,就會從儀表的測量初始段及的末尾段,會有很大的一段區間出現非線性誤差,，這個誤差是無法修正的,所以測量的結果也就不是那么盡如人意。式(13)中的第二部分是當液面越過了H+o高度后膜片的感壓面積不再發生變化的一段,這段為感壓的線性段,在這段中,感壓膜片的受力雖仍為正弦特性,但膜片的水平中心線的上下兩側是完全對稱的,所以膜片上下兩部分的平均受力正好為膜片水平中心線.上的受力,故當△Hmax>Ho時則取膜片面積上的平均受力即可。
       當測量介質不清潔且粘稠易凝并含有較多的介質時,垂直安裝方式不論是大范圍的還是小范圍的測量都不會獲得令人滿意的測量結果。在我們的多次檢修中發現,粘稠介質和雜質會附著在感壓膜片的表面,改變了感壓膜片的表面張力,改變了力的傳遞的大小，時間長久附著在感壓膜片表面的雜質還會固化或附著在感壓膜片上(一般是感壓膜片的下部附著物較多)，使儀表的測量出現明顯的偏差(一般儀表指示偏低)。目前,為克服以上的問題各使用單位一般采用加溫的防冷凝,加沖洗液的方式防雜質堵塞。但當壓力傳遞通道沒有堵到一定程度時，沖洗液起不到明顯的作用,雜質依舊附著或堆積在膜片的下半部，垂直安裝方案所示的正壓入.口處,這種安裝方案同時還存在測量的零點界面不清楚的問題。于是,我們根據實踐采用了下傾式取壓安裝方案。
4.2.2平面式雙法蘭變送器的下傾式取壓安裝的特點
       下傾式取壓安裝方式使H2o(H_o)的有效高度(感壓距離)縮短了，提高了測量的精度改善檢測的非線性和提高可靠性,降低了重介質污物在取壓口堆積的可能性，和粘稠附著物體測量帶來的影響，提高了全量程檢測的契合度和可靠性。
       下傾式取壓使導壓管中的重介質污物自然滑落入容器中,不易在導壓管內產生污物堆積,方便.了介質交換。同時由于法蘭面有一定的傾斜角度給附著物在法蘭面的附著帶來了一-定的困難。當選擇合適的導管長度時熱傳遞和介質交換會使附著物(或冷凝物)液化。這樣就基本.上解決了重質污物的堆積堵塞和冷凝堆積的問題。這種測量安裝方案--般適用于大測量范圍的液位測量。但是測量效果只是相對垂直式安裝有所改善,但并沒有從根本.上解決非線性和測量零點不清晰的問題。
4.2.3平面式雙法蘭變送器的水平安裝的特點
        為了解決小范圍的測量存在的非線性和測量零點界面不清的問題,提出了水平安裝方案，這種安裝方案中,由于感壓膜片的感壓平面與容器內被測介質的水平面基本是平行的,感壓膜片的感壓過程是全面積的,沒有漸浸過程,故這種測量安裝方案不存在非線性的問題，推論結果表明,儀表在全.量程范圍內的測量精度有了徹底的改觀。同時,感壓膜片所在的水平面即為儀表測量的感壓零點,這樣就解決了測量零點界面不清晰,儀表輸出零點不易確定的問題,同時也增加了檢測的反應靈敏度。

5結語
       通過實際應用和理論總結,第一種安裝方案和第三種安裝方案各有特點,第一種安裝方案安裝相對簡便,適用于大量程檢測;第三種安裝方案安裝相對復雜,最適合小量程的檢測，第三種安裝方案解決了第一種和第二種安裝方案導致的檢測中發生的非線性問題,尤其徹底解決了平面式雙法蘭差壓變送器對微小量程液位檢測的瓶頸。
