多點連續熱電偶測溫系統在圓筒儲煤倉中應用

摘要:煤炭堆積在封閉式固簡儲煤倉內，容易發生自燃現象，造成巨大的損失。通過煤炭自燃事件及特點進行了分析，介紹了監控圓簡儲煤倉內部溫度的幾種方法并分別進行對比。介紹了大尺寸新型多點連續熱電偶，就連續熱電偶實時測溫系統在圓簡儲煤倉的應用方案進行了詳細的闡述，其系統簡單方便，監測范圍較傳統的監測方法更為全面，并能實現實時監測監控區域的熱點溫度，適用于圓筒儲煤倉內部溫度監測的應用場合。
一、前言
       煤炭是我國國民經濟和社會發展的基礎，一直以來在我國一次能源生產和消費結構中占較大比重。在未來相當長的一段時間內，煤炭仍將是我國的主要能源之--。
對于煤炭的存放，我國自上世紀九十年代就開始使用圓簡儲煤倉，但發展至今仍有多處圓簡儲煤倉相繼發生煤炭自燃事故。雖然大多數“自燃”因撲救及時而未造成儲煤倉損毀的重大事故，但對儲煤的質量影響、環境影響還是不可小覷。由此引出圓簡儲煤倉的“自燃”監測和防范措施技術課題。本文提出用連續熱電偶監測圓簡儲煤倉“自燃”，系統簡單、造價低廉，能有效監測儲煤內部各處氧化升溫，并能實現集中監控，自由設置預警和報警溫度點。
二、圓筒儲煤倉煤炭超溫甚至自燃事故及特點
       煤炭儲存場所是集中儲存煤炭的場所，煤炭的儲存根據儲煤場所一般可分為:露天儲存、半露天儲存、室內儲存等多種形式，其中室內儲存又分為圓簡儲煤倉、低下儲煤倉等多種形式。凹而現在根據國家對安全和環保的要求，已有越來越多的單位開始修建圓簡儲煤倉來進行煤炭的統一儲存。
1、圓簡儲煤倉煤炭超溫甚至自燃的事故
       我國的圓簡儲煤倉發展至今，已發生過多起圓簡儲煤倉內煤炭超溫甚至自燃事故D31。
       1999年底與2000年初，某選煤廠兩圓筒儲煤倉相繼發生煤炭自燃事故，耗時三天至一周的時間才將火撲滅。
       2009年7月29日山東某煤業化工有限公司一個30m的煤倉由于煤倉中煤炭長期存儲而引發煤炭自燃，導致頂部皮帶走廊和簡倉發生大火。2009年11月份和2010年年初，某化工有限責任公司運洗車間圓簡儲煤倉發生煤炭溫度過高現象，由于及早發現，采取的處理措施得當，及時將煤倉內存煤放空，才沒有釀成事故。
       以上事故暴露出目前儲煤倉內的監控設備不夠完備，不能及時監控儲煤倉內部煤炭的溫度以及自燃情況的問題。為了避免類似“自燃”現象的再次發生，對于圓簡儲煤倉內部儲煤的溫度監控至關重要。

2、當前已有的圓簡儲煤倉內部溫度監控方法

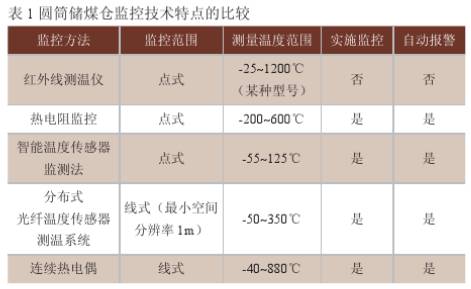

       目前在圓簡儲煤倉內使用的溫度監測方法有紅外線測溫儀、熱電阻實時監測、智能溫度傳感器(如DS18B20數字溫度傳感器)用、分布式光纖溫度傳感器測溫系統、連續熱電偶實時監測法等方式氣。幾種測量方式對比見表1。
(1)紅外線測溫儀或紅外線成像儀法
       通過紅外線測溫儀或紅外線成像儀定期對煤倉底部和倉壁進行溫度測量，發現溫度出現異常時，再通過分析判斷原因，繼而采取相應的處理措施。這種方法屬于較為傳統的方法，無法做到實時監控，需要安排工作人員定期到現場巡查，且這種通過
這種紅外線小型儀器所能夠監測的范圍窄，效率底。不能反映圓簡儲煤倉內部儲煤溫度的普遍情況。
(2)熱電阻實時監測法
      通過插入式熱電阻選取數個煤倉內部的溫度點進行溫度監控。這種方式可以實現儲煤倉內數個溫度點的實時監控，而由于熱電阻的“點式”測溫的特性，測量范圍相對狹窄有限，不能反映圓簡儲煤倉內部儲煤溫度的普遍情況。
(3)智能溫度傳感器監測法
       以DS18B20數字溫度傳感器為例，該傳感器將全部傳感元件及轉換電路集成在形如一只三極管的集成電路內，多個DS18B20可以并聯在唯一的三線上，實現多點測溫。但是，并聯數量最多只能8個，如果數量過多，會使供電電源電壓過低，從而造成信號傳輸?shù)牟环€(wěn)定。DS1820測溫范圍為-55℃~125℃，難以實現高溫測量。測量結構以9位數字量方式串行傳送，因此在對DS1820進行讀寫編程時，必須嚴格保證讀寫時序，否則將無法讀取測溫結果。且連接DS1820的總線電纜是有長度限制的。
(4)分布式光纖溫度傳感器測溫系統
       基于拉曼散射的分布式光纖溫度傳感器可測量光纖沿線的溫度分布信息，可以實現煤倉多點溫度在線實時監測。但該種測試方煤倉多點溫度在線實時監測。但該種測試方法由于光纖較脆，在流動的煤倉中容易折斷而喪失測量的功能。
      目前國內分布式光纖測溫系統的空間分辨率最優僅能達到lm，該系統實時測量值為最小空間分辨率的平均溫度，如果出現某點過溫情況，該系統的測量溫度與實際溫度容易出現較大偏差，從而出現誤報、漏報等嚴重后果。
       市面常見的光纖耐溫較低(-50~350°C)，而高溫光纖則價格高昂(如銅光纖、鋁光纖、金光纖等)，且信號解調系統同樣價格不菲，因此分布式光纖溫度傳感器測溫系統難以成為首選。
(5)連續熱電偶實時監測法
       連續熱電偶基于熱電效應原理，能夠根據其沿線上的最高溫度點產生對應的毫伏信號。測量溫度范圍-40-880℃，彎曲半徑可達連續熱電偶線纜外徑的10~20倍。由于連續熱電偶可實現實時連續測溫，且耐溫較高，與前面幾種方式對比有明顯的優勢。
三、高強度連續熱電偶在圓筒儲煤倉的應用
1、連續熱電偶.

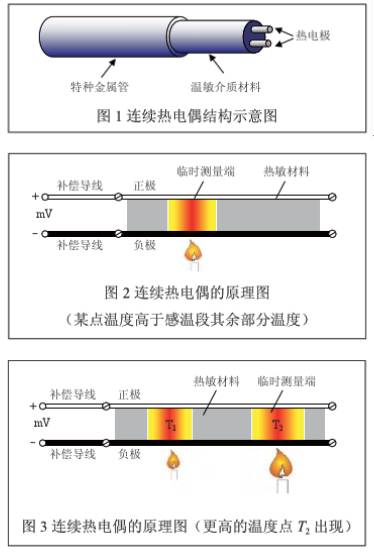

       連續熱電偶結構示意圖如圖1所示，主要由特種金屬管、溫敏介質材料和芯線(熱電極)組成。特種金屬不僅是整個傳感器外層保護鎧甲，使傳感器具有極佳的惡劣環境耐受性，如耐磨、耐高溫、耐腐蝕等，而且在長期使用過程中，與溫敏介質材料有良好的相容性，不會與溫敏介質材料發生不良的化學反應而使連續熱電偶的特性發生漂移。溫敏介質材料是線式溫度傳感器的核心，在使用溫度范圍內，隨著溫度的升高，介質材料的電阻率逐漸下降。芯線使用K型熱電極，使用溫度范圍寬廣，溫度特性線性好。

       當連續熱電偶感溫段某點(也可以是同溫度的多點或一段)的溫度T1超過感溫段其余部分的溫度時，該點兩熱電極之間的熱敏材料的電阻就會降低，從而在T1點形成一個“臨時”測量端(見圖2)。此時連.續熱電偶就像一支普通的熱電偶，兩熱電極之間產生一個和溫度T1相對應的熱電勢。如果感溫段出現更高的溫度點T2(T2>T1)，則T2點熱電極間熱敏材料的電阻就會降得比T1點更低，從而一個新的“臨時”測量端就在T2點產生了，同時熱電極之間又輸出一個和溫度T2相對應的熱電勢(見圖3)。連續熱電偶就是這樣一支測量端跟隨最高溫度點位置不斷“移動”的熱電偶，感溫段上哪個點的溫度高，測量端就跟隨到哪，連續熱電偶的輸出熱電勢總是和感溫段上存在的最高溫度相對應。
2、新型高強度連續熱電偶
       關于連續熱電偶測溫系統實時監測圓簡儲煤倉內部溫度，可通過將數根足夠長度的連續熱電偶置入圓筒儲煤倉內部進行溫度的實時監控。這是一種新型的監測方法，由于連續熱電偶可以在一-條直線上連續感溫，輸出該條直線上最高溫度點的溫度信號，因而可以實時監測煤倉內部較大范圍的溫度情況。根據儲煤倉直徑的大小,一個煤倉可對稱布置3支或5支或更多。一般保證兩支連續熱電偶的距離在2m以內即可實現煤倉內全方位監測的目標。此類“線狀”測溫技術代表圓簡儲煤倉內部測溫的前沿技術。
        圓簡儲煤倉溫度監測系統包括檢測儲煤倉內部煤堆溫度的連續熱電偶、溫度數據監測箱和上位機監測系統。
       連續熱電偶可以實時監測儲煤倉內煤堆內部溫度,進而全方位立體式反映儲煤倉內部煤層各處最高溫度以及最高溫度升溫速率的實時狀況。
       溫度數據監測箱在儲煤倉現場實時采集、變送連續熱電偶傳輸數據，并傳輸至上位機，在溫度超限時發出報警信號。.上位機監測系統可以在軟件模擬圖上實時顯示所有溫度數據，并在溫度超限報警的時候提示操作員進行處理。
       一般場合使用的鎧裝連續熱電偶，為保證響應時間，直徑通常為φ2.5~φ3，加之使用環境相對靜置、穩定，很少出現損壞的情況，如煤化工、光伏、火電等領域。但在圓簡儲煤倉內，由于卸煤時煤炭要產生漩渦式運動，煤炭與連續熱電偶外壁之間要產生強烈的摩擦進而使連續熱電偶外壁磨損變薄，同時巨大的下拽力極易拉斷連續熱電偶。一種做法是在連續熱電偶周圍捆綁4根禁銅鋼繩以保護連續熱電偶不受磨損,但同時粗糙的鋼繩表面以及緊固卡箍也增加了摩擦力,用不了一個月鋼繩也容易出現拉斷的現象。
      因此，圓簡儲煤倉所需的連續熱電偶需要更高的強度要求。將原通用型連續熱電偶的外徑由φ2.5~φ3改為中8，同時增加壁厚.外徑增加后，原始投料尺寸必須相應加大，連續熱電偶生產的拉拔工藝及熱處理工藝等都要做出相應調整。經過幾個周期的試投料，外徑8mm的大尺寸連續熱電偶終于試制成功，并為西北某煤化企業簡倉試用，近一年來，試用情況良好，未出現拉斷現象，連續熱電偶采用新型防水接插式連接頭以及專用溫度變送器，通過通訊線纜將變送器的信號傳輸至上位機，進行圓簡儲煤倉內部溫度的實時監測。
3、新型防水接插式連接件

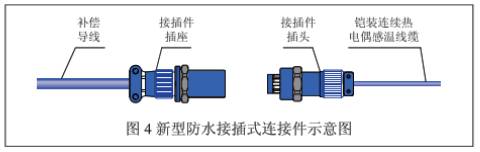

      采用接插式連接件便于連續熱電偶的安裝、拆卸及更換，而為了避免接插件及連續熱電偶內部受潮，接插件統一采用密封處理，提高其使用可靠性。圖4為新型防水接插式連接件示意圖。

4、連續熱電偶信號處理
       由于連續熱電偶的內部阻抗很高，往往能夠達到kS級甚至MS級，直接采用普通K型熱電偶變送器會產生較大的示值誤差。通過自主研發，采用數字化調校、無電位器、自動零點校準等先進技術，可實現連續熱電偶的采集和標準化輸出，且測量精度高，抗干擾效果好，能夠較好的配合連續熱電偶達到最優的測溫效果。組成的系統可用來連續探測監控區域(圓簡儲煤倉煤堆內部)的最高溫度，對溫度的變化進行實時測量。

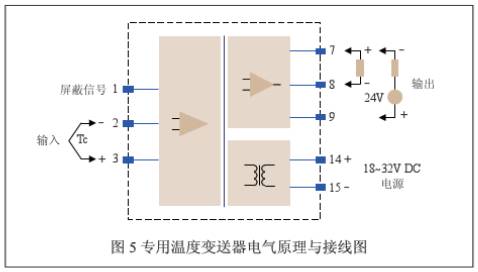

       該溫度變送器以連續熱電偶為測溫元件，將連續熱電偶信號進行線性化處理，轉換為電流或電壓信號輸出，再與顯示儀表、記錄儀表以及各種控制系統配套使用。電氣原理與接線圖見圖5。

5、圓簡儲煤倉煤層溫度監測系統組成

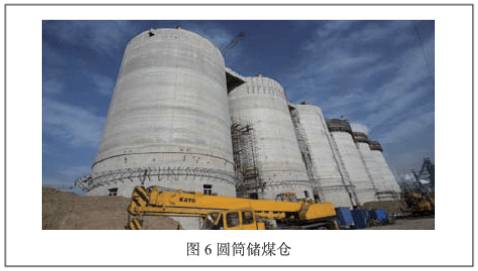

       圓筒儲煤倉--般采用數個聯排的修建形式，在頂部(一般在30m以上的高度)修建一個連接所有圓筒儲煤倉頂部的平臺(圖6)

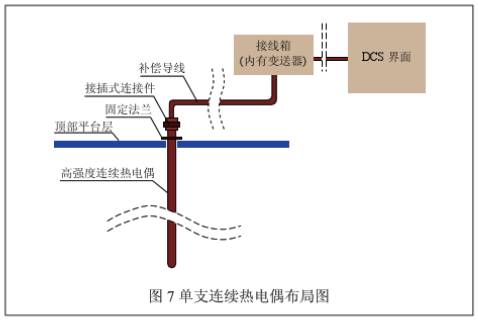

       圓簡煤倉內部實時監控系統由高強度連續熱電偶，接插式連接件，固定法蘭，補償導線，專用溫度變送器，上位機，安裝附件等部件組成(圖7)

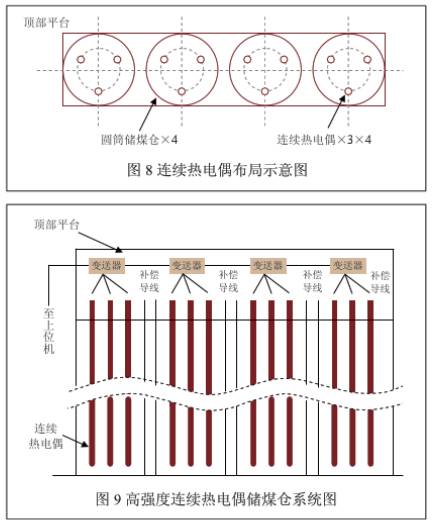

       圖8、圖9是以某工程項目4個圓簡儲煤倉為例，圓簡儲煤倉頂部的平臺處，預留十二個孔，將高強度連續熱電偶從各個孔中延伸而下。待到合適深度的時候，通過法蘭固定。通過補償導線將連續熱電偶的信號傳輸至專用溫度變送器，再通過溫度變送器轉變信號后傳輸至，上位機，以顯示出圓筒儲煤倉內部實時監控的溫度信息。

四、結論
       圓簡儲煤倉在常年的使用過程中存在超溫甚至自燃的隱患，必須對其煤炭內部進行實施的溫度監控，以控制圓簡儲煤倉的內部工況，避免事故發生。就目前的幾種圓簡儲煤倉的溫度監測情況來看，使用連續熱電偶測溫系統是最先進、也是最全面的一種監測方式。新型高強度連續熱電偶的成功制備能夠很好的應用在圓簡儲煤倉的內部溫度監測領域。
