多通道溫度測定儀及鉑熱電阻傳感器在血站冷鏈

[摘要]目的探討多通道溫度測定儀及鉑熱電阻傳感器在血站冷鏈中的應用，應用溫度偏差、溫度均勻度、溫度波動度三項指標來衡量冷鏈中貯血設備的狀態，確保血液的安全貯存從而保證血站嶺鏈±的有效性。方法應用多通道溫度測定儀及鉑熱電阻傳感器對血站冷鏈設備進行溫度測定，對測定數據±進行分析及評價。結果-40℃低溫冰箱、4℃貯血冰箱、血小板保存箱、細菌培養儀的溫度偏差分別為-±0.4℃.-0.5℃、0.6℃、-0.5℃;溫度均勻度分別為0.5℃.0.4℃、1.3℃、0.6℃;溫度波動度分別為±0.1℃、±0.1℃、±0.4℃、±0.2℃.結論除血小板保存箱的溫度均勻度(1.3℃)超過技術要求(1.0℃)以外，其他冷鏈設備的各項指標均達到規定的技術要求，通過應用多通道溫度測定儀及鉑熱電阻傳感器能夠準確測定血站冷鏈設備的實際溫度，應用溫度偏差、溫度均勻度。溫度波動度三項指標能±更好地衡量血站冷鏈設備的狀態，為血液貯存的安全及血站冷鏈的有效性提供保證。
　　多通道溫度測定儀能夠在同--時間對冷鏈設備內不±同空間位點進行溫度測定,能較真實反映冷鏈設備的實±際溫度。鉑熱電阻傳感器屬于熱電阻溫度傳感器的一±種，其主要特點是測量精度高，性能穩定,所以非常適±合血站冷鏈中不同溫度設置的冷鏈設備的溫度測定。±另外，溫度偏差、溫度均勻度、溫度波動度三項指±標能更全面地反映冷鏈設備的狀態。
1材料與方法
1.1材料KEITHLEY吉時利2700型多通道溫度測定儀與9根PT100鉑熱電阻傳感器。
1.2方法
1.2.1測試點的設置測試點的位置應布放在設備工作室內的三個校準面上，簡稱上、中、下三層,中層為通過工作室?guī)缀沃行牡钠叫杏诘酌娴男使ぷ髅妫瑴y試點與工作室內壁的距離不小于各邊長的1/10,遇風道時，此距離可加大，但不能大于500mm。如果設備帶有樣品架或樣品車時，下層測試點可布放在樣品架或樣品車上方10mm處。
1.2.2測試點的數量當設備容積小于2m2時,溫度測試點為9個。當容積大于2m3時，溫度測試點為4個，當工作容積大于50m3時，測試點可適當增加。

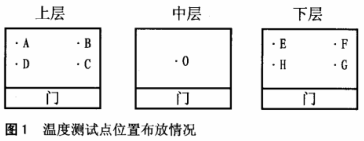

1.2.3本次測血站冷鏈設備的容積均小于2m2,所以溫度測試點為9個，測試點的位置布放在上層4個,中層1個，下層4個，如圖1分布。

1.2.4將冷鏈設備設定到所要求的標稱溫度,使設備正常工作。穩定后開始讀數,每2min記錄所有測試點的溫度一次，在30min內共測試15次。
2結果
2.1溫度偏差計算:△td=td-t。其中△ta為溫度偏差，℃;to為中心點n次測量的平均值，℃;td為設備顯示溫度平均值，℃。
2.2溫度均勻度計算設備在穩定狀態下，在30min內(每2min測試--次)每次測試中實測最高溫度與最低溫度之差的算術平均值。n，其中△to為溫度均勻度，℃;n為測量次數:tinmax為各校準點在第n次測得的最高溫度，C;timin為各校準點在第n次測得的最低溫度，℃。
2.3溫度波動度計算設備在穩定狀態下,工作空間中心為溫度隨時間的變化量,即中心點在30min內(每2min測試一次)實測最高溫度與最低溫度之差的一半，冠以“±”號。△tf=(touax-tomin)/2，其中△tr為溫度波動度，℃;tonx為中心點n次測量中的最高溫度，℃;tain為中心點n次測量中的最低溫度，℃。

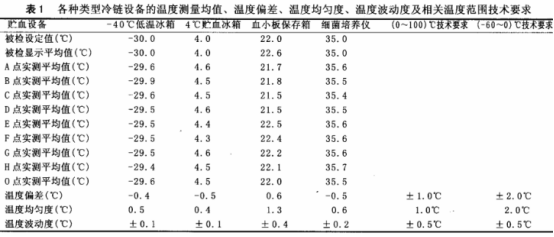

2.4各種類型冷鏈設備的溫度測量均值、溫度偏差、溫度均勻度、溫度波動度及相關溫度范圍技術要求見表1

3討論
　　所謂“冷鏈”就是一-套用于血液和血液成分貯存及運輸?shù)南到y(tǒng)。從溫度對血液質量的影響看，血液在貯存和運輸過程中，溫度對于保證血液的質量是非常重要的，它不僅關系到治療效果，還有可能危及病人生命2。因此，對冷鏈設備的監測與校準對血站來說至關重要，監測必須實施24小時制，校準必須要定期進行，只有這樣才能確保冷鏈的有效性.PT100型鉑熱電阻傳感器的測溫精度高穩定性好，是200℃~+650℃溫度范圍內應用很廣的一種電阻型溫度傳感器。熱電阻測溫是基于金屬導體的電阻值隨溫度的增加而增加這-特性來實現的。
　　從表1的結果我們可以看到除了血小板保存箱的溫度均勻度(1.3℃)沒有達到技術要求(1.0℃)外，其他的冷鏈設備全部都達到了規定的技術要求，分析其原因可能是血小板保存箱的散熱風扇出現問題致使一些檢測點的溫度變化較大所引起的,但是每個檢測點的溫度均在(22±2)℃范圍內,所以不會對血小板的保存造成影響。
　　另外《中國輸血技術操作規程(血站部分)》一九九七年版里貯血設備質量檢查規定記錄溫度與實際溫度允許誤差即溫度偏差為±1℃.不能一概而論，不同溫度范圍的冷鏈設備應有不一樣的規定，而且應該參照其它的一些不同指標進行綜合性評價?？梢詤⒄杖珖鴾囟扔嬃考夹g(shù)委員會制定的《試驗設備溫度、濕度校準規范》,例如(0~100)℃范圍的溫度偏差為±1℃,(-60~0)℃范圍的溫度偏差為±2℃,除了溫度偏差這一指標外，還可以參照溫度均勻度及溫度波動度這兩項指標對冷鏈設備進行綜合評價，從而更好地反映冷鏈設備的真實情況。
　　綜上所述,應用多通道溫度測定儀及鉑熱電阻傳感器對血站冷鏈系統內的貯血設備進行監測是切實可行的，也能真實地反映貯血設備的實際情況，推薦大家使用。
