幾種接觸式溫度計測溫方法對比

【摘要】本文從測溫原理出發，介紹了幾種接觸式測溫方法，并列舉其各自的優缺點進行了比較。

1  引言

溫度是表征物體冷熱程度的物理量，溫度的測量是建立在熱平衡基礎上的。而測量溫度的標尺是溫度計，其按照測量方式可分為接觸式和非接觸式兩大類。非接觸式測溫是通過熱輻射來進行測量，受外界環境因素的影響比較大，因此測量誤差較大。本文介紹了幾種常用接觸式溫度計測溫方法并進行了比較。

2  測溫方法

接觸式測溫儀器是敏感元件與被測物體充分接觸，通過熱交換測得溫度，比較簡單、直觀可靠，且測量精度高。接觸式測溫儀器按照測溫原理不同可分為四類：膨脹式溫度計、熱電阻式溫度計、熱電偶式溫度計和PN結集成溫度傳感器。

2.1  膨脹式溫度計

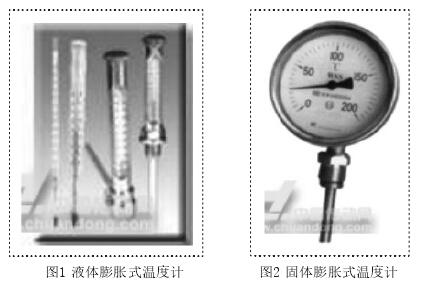

膨脹式溫度計的測溫原理是利用氣體、液體或固體遇熱產生膨脹現象制成的。常見的有液體膨脹式溫度計（如圖1所示）和固體膨脹式溫度計（如圖2所示）。液體膨脹式溫度計一般用于人們的生活當中，而固體膨脹式溫度計是用于工業中測量溫度。



2.2  熱電阻式溫度計

熱電阻式溫度計將對溫度的測量轉化為對電阻的測量，其測溫原理是導體或半導體的阻值隨溫度的變化而變化。熱電阻具有測量精度高、測量范圍廣等特點。根據測溫元件材料的不同可分為金屬熱電阻式溫度計（熱電阻）和半導體熱電阻式溫度計（熱敏電阻）。

2.2.1  熱電阻

常用熱電阻是鉑熱電阻（-200℃～850℃）和銅熱電阻（-50℃～150℃）。

鉑熱電阻阻值與溫度的換算公式為：

Rt=R0[1+At+Bt2+C(t-100) t3]

式中：

R0、Rt——溫度為0及t℃時的鉑電阻的電阻值；

A、B、C——常數值，其中：

A=3.96847×10-3℃-1

B=5.847×10-7℃-2

C=4.22×10-12℃-4

鉑熱電阻物理化學性質極穩定，測量精度高；但其電阻溫度系數小，價格昂貴。我國工業上常用Pt10和Pt100，而Pt1000常用于民用。

銅熱電阻阻值與溫度的換算公式為：

Rt=R0（1+α)

式中：

R0、Rt——溫度為0及t℃時銅電阻的電阻值；

α——銅電阻的溫度系數α=4.28899×10-3℃-1

銅熱電阻具有良好的輸出特性且電阻溫度系數高，價格也比較便宜；但其電阻率低，測溫范圍窄。我國工業用銅電阻分度號為Cu50、Cu100。

2.2.2  熱敏電阻

熱敏電阻是一種半導體材料制成的敏感元件。其特點為：

(1)靈敏度高，其電阻溫度系數要比金屬大10～100倍以上，能檢測出10-6℃溫度變化。

(2)結構簡單，體積小，元件尺寸可做到直徑為0.2mm，能夠測出一般溫度計無法測量的空隙、腔體、內孔、生物體血管等處的溫度。

(3)熱慣性小，響應速度快，時間常數可小到毫秒級。

(4)使用方便，電阻值可在0.1~100kΩ之間任意選擇。

2.3  熱電偶式溫度計

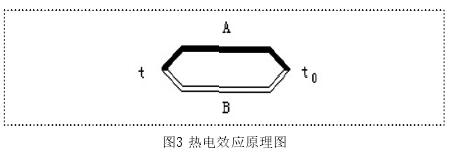

熱電偶式溫度計將對溫度的測量轉化為對電勢的測量，其測溫原理是基于熱電效應。兩種不同材料的金屬絲兩端牢靠地接觸在一起，組成圖3所示的閉合回路，當兩個接觸點（稱為結點）溫度t和t0不相同時，回路中即產生電勢，并有電流流通，稱回路電勢為熱電勢。兩金屬絲稱為偶極或熱電極。兩個結點中與被測物質接觸的一端稱為測量端或熱端，而另一端稱為參考端或冷端。

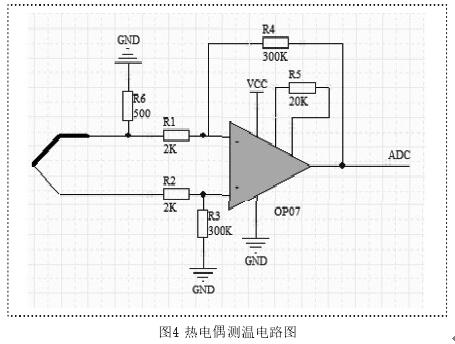

如果熱電偶在測溫精度上要求比其冷端的環境溫度高，就需要進行冷端溫度補償。不過在百分之幾的測溫精度范圍內進行高溫測量時，讓冷端處于環境溫度常常是可以的。熱電偶測出的信號單位為毫伏級，因此需要將其放大后顯示，其電路圖如圖4所示。

熱電偶與熱電阻的比較：

熱電阻	熱電偶
溫度一定時，輸出信號大，易于測量	溫度一定時，輸出信號小
測電阻時，必須借助外加電源	測電阻時，不需外加電源
感溫部分尺寸大，測溫反應慢	熱電偶工作端是很小的焊點，因而測溫反應快
由于熱電阻必須用細導線繞在絕緣支架上，支架材質在高溫下的物理性質限制了溫度上限范圍。	材料相同時，測溫上限高

2.4 PN結集成溫度傳感器

PN結集成溫度傳感器相比于熱電阻和熱電偶來說具有靈敏度高、測量精度高以及反應速度快、輸出特性成線性等的優點，其特點是將驅動電路、信號處理電路以及必要的邏輯控制電路集成在一個芯片上，具有體積小，使用方便的特點。PN結集成溫度傳感器是利用PN結的伏安特性與溫度之間的關系制成的一種一體化溫度檢測元件。

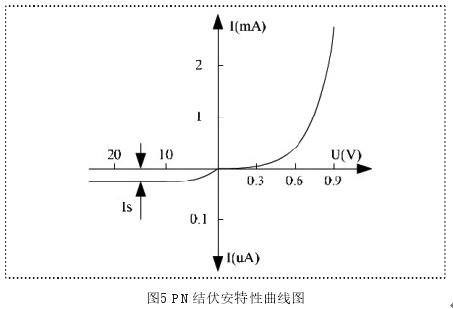

其伏安特性如圖5所示，可用公式表示。集成溫度傳感器輸出信號形式大致有三種：

電壓輸出型（AN6701S）、電流輸出型（AD590）、數字輸出型（DS18B20）。

3  總結

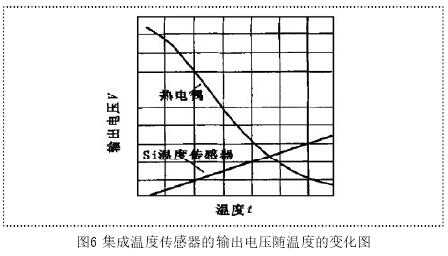

目前使用較多的是鉑電阻測溫以及集成溫度傳感器測溫。Pt100及Pt10因其電流大，抗干擾性能好，所以會使用在工業中；而Pt1000的功耗小，因此會使用在民用中。集成溫度傳感器的輸出電壓或輸出電流隨溫度的變化呈線性（如圖6所示），可理想地取代熱電偶。電壓輸出型和電流輸出型集成溫度傳感器常用于溫度測量、溫度補償?shù)认到y(tǒng)。
