高壓換熱器熱電偶管嘴開裂原因分析

[摘要]對某柴油加氫裝置高壓換熱器熱電偶管嘴開裂原因進行了系統的測試與分析，包括宏觀分析、成分檢測、金相組織分析、斷口及EDX分析等,對開裂原因進行了討論，并針對失效原因提出了相應的建議措施。
前言

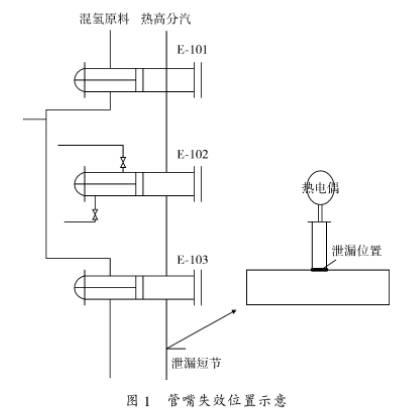

      某柴油加氫裝置在停工檢修后的開工過程中，熱.高分汽與混氫原料換熱的高壓換熱器E-103入口管道上的熱電偶插入位置管嘴焊縫出現泄漏，泄漏位置見圖1。

       失效管嘴材質為06Cr18Ni11Ti,規格φ60mmX12mm，內部接觸介質為熱高分汽,操作溫度170C。為了查清開裂原因,對泄漏管嘴進行失效原因分析。
1檢查與結果
1.1宏觀檢查

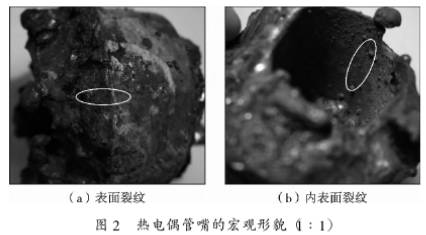

       由于現場需要快速恢復生產，采用了火焰切割,且距離裂紋近,裂紋起源已被破壞，而且切割處受到了嚴重的切割熱影響,給腐蝕失效分析帶來了困擾。.由宏觀形貌可見熱電偶管嘴內外覆蓋薄薄的土黃色鐵銹,均無明顯腐蝕凹坑,未見明顯腐蝕減薄。裂紋從靠近焊縫的位置而來,由靠近焊縫的位置向遠離焊縫部位擴展，見圖2。

1.2化學成分測試

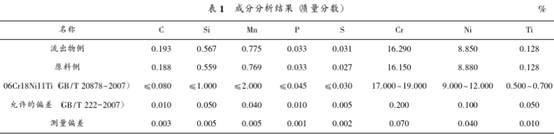

       對反應流出物及原料側的熱電偶管嘴采用OBLFQSN750火花直讀光譜儀進行分析,結果見表1。結果顯示,2個熱電偶管嘴材料與GB/T20878-2007中的06Cr18Ni11Ti相比,C含量高,Ti含量低,Cr、Ni含量偏低0。。其S含量也較高,但在標準GB/T222-2007要求的偏差范圍內口。

1.3金相分析
       對樣品進行分割，將含有裂紋部分進行鑲嵌，經過機械磨拋，在STM6光學顯微鏡下(00x)觀察，結果見圖3。圖3顯示材料中夾雜物含量較多，采GB/T10561-2005《鋼中非金屬夾雜物含量的測定》中比較法印評級結果為A2.5,B<0.5,C<0.5,D1.5.未侵蝕時局部區城也已顯現晶界,具有晶間腐蝕特征，見圖4。

       侵蝕后觀察，主要為奧氏體組織,有碳化物沿晶界析出,晶粒度約為5級，見圖5a;裂紋為沿晶裂紋，見圖5b.

1.4宏觀、掃描電鏡形貌觀察及EDS分析
       沿裂紋前端切割打磨,將裂紋面分開,其宏觀形貌見圖6。

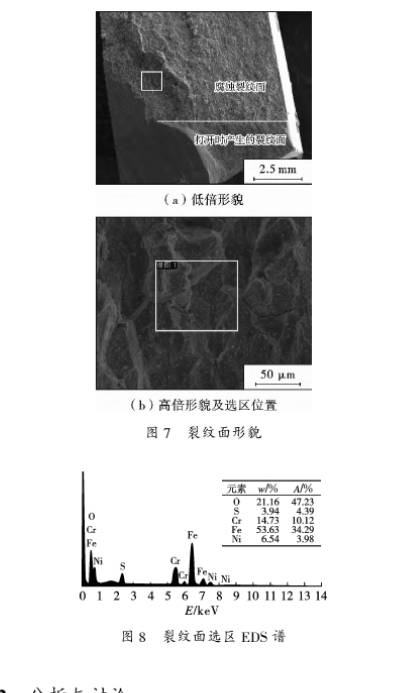

       在S-3400N型掃描電鏡下觀察斷面形貌，并進行斷面上的微區成分分析，整個裂紋面呈明顯沿晶斷特征，見圖7。EDS分析發現，裂紋面組成元素主要為O、S、Fe.Cr.Ni等元素，見圖8。

2分析與討論
       奧氏體不銹鋼的耐蝕性能優良,但在敏感介質環境如NaOH溶液、高溫純水、NaCl水溶液、連多硫酸、H2S溶液、H2SO4+CuSO4溶液等中時，連同拉應力工作應力、殘余應力等)作用下易發生應力腐蝕開裂。.
       開裂熱電偶管嘴內部介質為反應流出物，內部介質同時含有H2S和氯化物，可能發生氯化物應力腐蝕開裂、濕硫化氫環境應力腐蝕開裂;此外,不銹鋼表面受到物料中硫腐蝕,生成FeS,在設備停車時,FeS同濕空氣作用生成連多硫酸H2SxO6),反應如下:
FeS+O2+H2O->Fe2O3+H2SxO6
       連多硫酸能夠引起不銹鋼晶間腐蝕和低應力作用下的快速開裂,即連多硫酸腐蝕開裂。
       氯化物應力腐蝕開裂多發生在60~200℃,硫化環境應力腐蝕開裂多發生在60℃以下,而連多硫酸的形成需要接觸濕空氣,所以多發生在停車后。失效管嘴的開裂就是在停工檢修后開工期間發現的，斷口電子能譜分析結果表明，裂紋尖端的斷面含有較多的S元素,而未發現CI元素的富集,這也說明了氯化物不是發生開裂的主要作用因素。
       此外,斷口呈明顯的晶間開裂特征，且未侵蝕樣品也可發現明顯的晶界,具有晶間腐蝕特征，符合連多硫酸腐蝕應力腐蝕開裂的特征。材料夾雜物較多,開裂敏感性高,且在晶界有大量碳化物析出圖5a),具有敏化特征切。
       從材料成分來看,材料中的C含量過高,Ti含量不足,這也是大量碳化物在晶界析出的原因。材料S含量也較高,這與組織A類夾雜物含量較高相符，這些都導致了材料的應力腐蝕敏感性較高。
企業在停工前對高換管程部分進行了堿洗,清洗液為2%Na2CO3.堿性表面活性劑0.2%、0.4%的硝酸鈉緩蝕劑及系統除鹽水配制的水溶液,但由于管線無低點排凝,管線內水溶液無法排除，通過拆裝法蘭排泄,處置后的管線未進行吹干處理，這提供了氧和水環境條件。堿洗是為了中和形成的酸性硫化物，并不能清除硫化亞鐵等腐蝕產物。硫化亞鐵等腐蝕產物在濕空氣作用下生成連多硫酸。此外,套管管嘴類似于小管徑的盲端，可能會形成氣體滯留，難以保證該處堿洗液能夠與內表面充分接觸，這也為連多硫酸的形成提供了機會。對于無低點排凝和無法保證堿洗充分的情況,建議選用氮氣吹掃的方法。另外熱電偶拆卸后也可能引入空氣和水，也會導致連多硫酸的.產生。
3小結
       熱電偶管嘴材料碳含量過高,Ti含量不足,Cr、Ni含量偏低。熱電偶管嘴開裂為環境和應力共同作用下發生的連多硫酸應力腐蝕開裂。建議措施如下:
(1)加強施工管理,防止不合格或錯用材料,對用于耐腐蝕環境的奧氏體不銹鋼進行晶間腐蝕試驗。.
