LZZX

結構形式

H

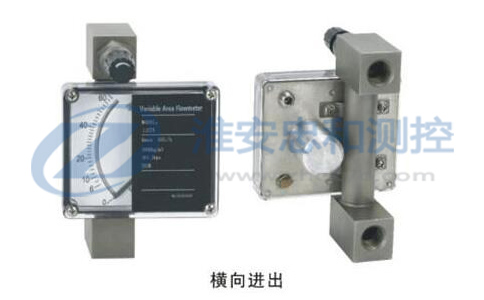

橫向進出

V

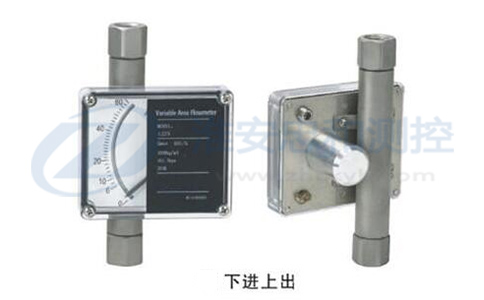

下進上出

測量管接液材質

RO

316L不銹鋼

R1

304不銹鋼

R2

HC-276合金

R3

鈦合金

止檔及O型圈材質

A

PTFE/Buna四氟乙烯+丁晴橡膠

B

PVDF/Viton聚偏氟Z烯+氟素橡膠

C

PVDF/Buna聚偏氟乙烯+丁晴橡膠

D

PTFE/Kalrez四氟乙烯+全氟化橡膠

指示器

缺省

現場指針顯示瞬時流量

D

遠傳4-20mA兩線制電流信號，本安防爆，防爆標志ExiallCT3~6

K1

上限報警(24VDC三線制輸出)

K2

下限報警(24VDC三線制輸出)

K12

上下限報警(24VDC三線制輸出)

EK1

上限報警(8.2VDC兩線制輸出namur)

EK2

下限報警(8.2VDC兩線制輸出namur)

EK12

上下限報警(8.2VDC兩線制輸出namur)

連接方式

1

NPT1/4"

2

NPT3/8"

3

NPT1/2"

4

NPT3/4"

5

NPT1"

型號

測量范圍

壓力損失

Mbar

連接螺紋

水(l/h)

空氣(l/h)

LZZX-6

0.1-1

3.5-35

8

內NPT1/4"

0.16~1.6

5.4-54

8

0.25~2.5

10~100

8

0.4~4

16~160

8

0.6~6

23~230

8

1~10

35~350

8

1.6~16

54~540

8

2.5~25

85~850

9

4~40

125~1250

10.5

6~60

190~1900

12.5

10~100

310~3100

17

LZZX-10

10~100

320~3200

8

內NPT3/8"

16~160

500~5000

8

20~200

600~6000

8

25~250

800~8000

8

30~300

900~9000

8

LZZX-15

40~400

1200~12000

8

內NPT1/2"

50~500

1500~15000

8

60~600

1800~18000

8

80~800

2400~24000

8

LZZX-25

80~800

2400~24000

3

內NPT3/4"

內NPT1"

100~1000

3000~30000

3

160~1600

4500~45000

3

200~2000

6000~60000

3

250~2500

7500~75000

3

300~3000

9000~90000

3
