智能壓力變送器的特點及故障分析

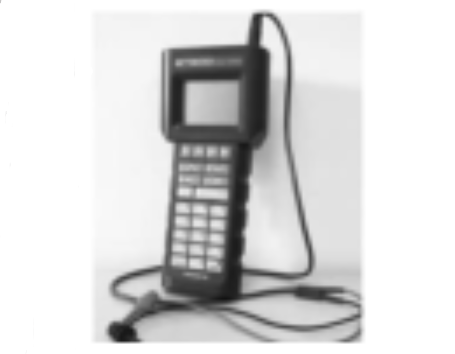

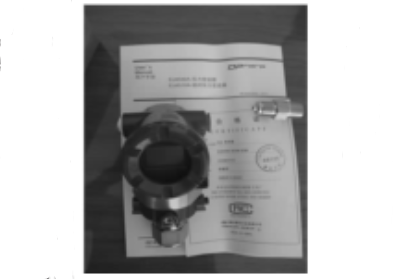

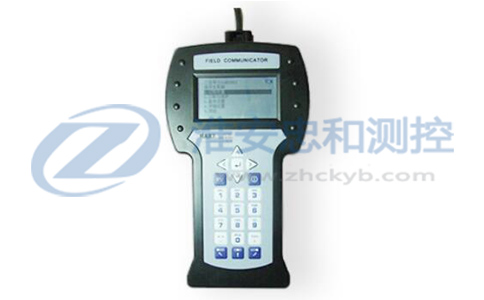

　　智能壓力變送器(見圖)由智能傳感器和智能電子板兩部分組成，智能傳感器部分包括:電容式傳感器、測量膜片檢測電路、溫度傳感器和溫度補償電路等組成;智能電子板板部分包括:微電腦控制器及外圍電路組成，完成壓力信號到4~20mAde的轉換。用于測量液體、氣體或蒸汽的壓力，然后將壓力信號轉變成4-20mADC信號輸出。智能壓力變送器可與手操器相互通訊，通過它進行設定，調整壓力范圍,監控或與上位機組成現場監控系統,它廣泛應用于工業管道中弱腐蝕性液體.氣體蒸汽的測量和控制系統:

　　微處理器是智能式壓力變送器的核心。不但可以對測量數據進行計算,存儲和數據處理.還可以通過反饋回路對傳感器進行調節,以使采集數據達到最佳。由于微處理器具有各種軟件和硬件功能，因而它可以完成傳統變送器難以完成的任務。所以智能式壓力變送器降低了傳感器的制造難度.并在很大程主上提高了傳感器的性能。
智能式壓力變送器還具有以下特點:
1.具有自動補償能力,可通過軟件對傳感器的非線性、溫漂、時漂等進行自動補償
　　可自診斷,通電后可對傳感器進行自檢,以檢查傳感器各部分是否正常,并作出判斷。數據處理方便準確,可根據內部程序自動處理數據,如進行統計處理、去除異常數值等。

2.具有雙向通信功能
　　微處理器不但可以接收和處理傳感器數據,還可將信息反饋至傳感器,從而對測量過程進行調節和控制?？蛇M(jìn)行信息存儲和記憶,能存儲傳感器的特征數據.組態信息和補償特性等。
3.具有數字量接口輸出功能,可將輸出的數字信號方便地和計算機或現場總線等連接
　　某化工公司,擁有30萬1/a燒堿.28萬t/a聚氯乙烯樹脂.6萬tla雙氧水、3萬v/a氯代異氰尿酸系列消毒劑.4.3萬tla甲苯氯化物、1萬v/a三氯氫硅生產裝置。生產燒堿鹽酸液氯、次鈉、氫氣、聚氯乙烯樹脂、消毒劑氯化芐、鄰氯苯甲醛,鄰(對)氯甲苯、三氯氬硅等+余種化工原料及產品。
在日常生產過程中大體碰到的常見故障如下:
(1)變送器的零點浮移(無代碼)。處理:停表.排空.進行零點校準。
(2)變送器的量程浮移(無代碼)。處理:停表.排空,進行量程校準。
(3)變送器出錯Er07.Er09,Er10報警(超限報警)。處理:
①確認工藝生產情況是否超出儀表上、下限,停表.排空、校準。
②檢查變送器的內部組態LRV.HRV是否在要求的設定范圍內，否則進行修改。
③檢查變送器是否有單向受壓或膜盒變形損壞。
④檢查導壓管有無泄漏堵塞。
⑤檢查變送器+,-端子對表體的絕緣情況是否完好。
(4)變送器指示偏低或偏高(無代碼)。處理:
①檢查導壓管有無泄漏或堵塞
②檢查或更換變送器放大/轉換板。
③檢查導壓管介質是否很臟
④對帶有遷移變送器的正負導壓管是否全部充滿液體。
　　以上所寫的內容可能總結的并不全面,僅希望對各位同行在日常維護工作中有一定的幫助和啟發。
