壓力變送器沒有輸出故障處理方案

很多現場壓力變送器沒有輸出信號的時候，我們首先需要檢查、檢測壓力變送器是哪里出了問題，而不是武斷地認為壓力變送器出了故障，因?yàn)樵诤芏鄳?yīng)用場所，除了單獨使用之外，還有可能與其他設備或系統組合使用，比如孔板流量計、數顯表、流量計。下面我們從幾個方面分別來說下；

1、如果壓力變送器與數顯表配合使用，這個時候如果數顯表不顯示，辣么用戶有可能會說壓力變送器無輸出（經常遇到打電話的用戶這么說），其實這個問題很明顯，草率地認定壓力變送器無輸出是不合理的。假設壓力變送器正常輸出，數顯表出現了故障，也是可能的。

這個即是用戶對現場故障的理解校驗錯誤。辣么如何校驗壓力變送器是否正常輸出呢？很簡單，用萬用表直接測量壓力變送器的輸出端，測量是否用4-20mA電流值即可。當然與其他儀表配合使用的時候出現這個情況，一樣先萬用表測量電流來校驗。

2、我們知道壓力變送器是需要電源供電的，如果壓力變送器無輸出的時候我們就要首先考慮檢查是否有24V電源供電或者24供電電源是否正常，當然這是基本的常識。不過如果現場壓力變送器與數顯表或者其他自帶有24V供電電源的表串聯，那么壓力變送器就不需要再次提供24V電源了。這第二個方面是針對單獨使用壓力變送器的時候。

3、如果24V電源有，且供電正常，這個時候壓力變送器無輸出，就要接著檢查電源線是否接反了，正負極是否接錯。

4、如果接線正確，辣么就需要檢查整個回路中是否有線路斷線；或者檢查儀表是否選取錯誤（輸入阻抗應≤250Ω)等。

5、如果以上方面檢查都正常，那么有可能是壓力變送器的硬件出現故障了。

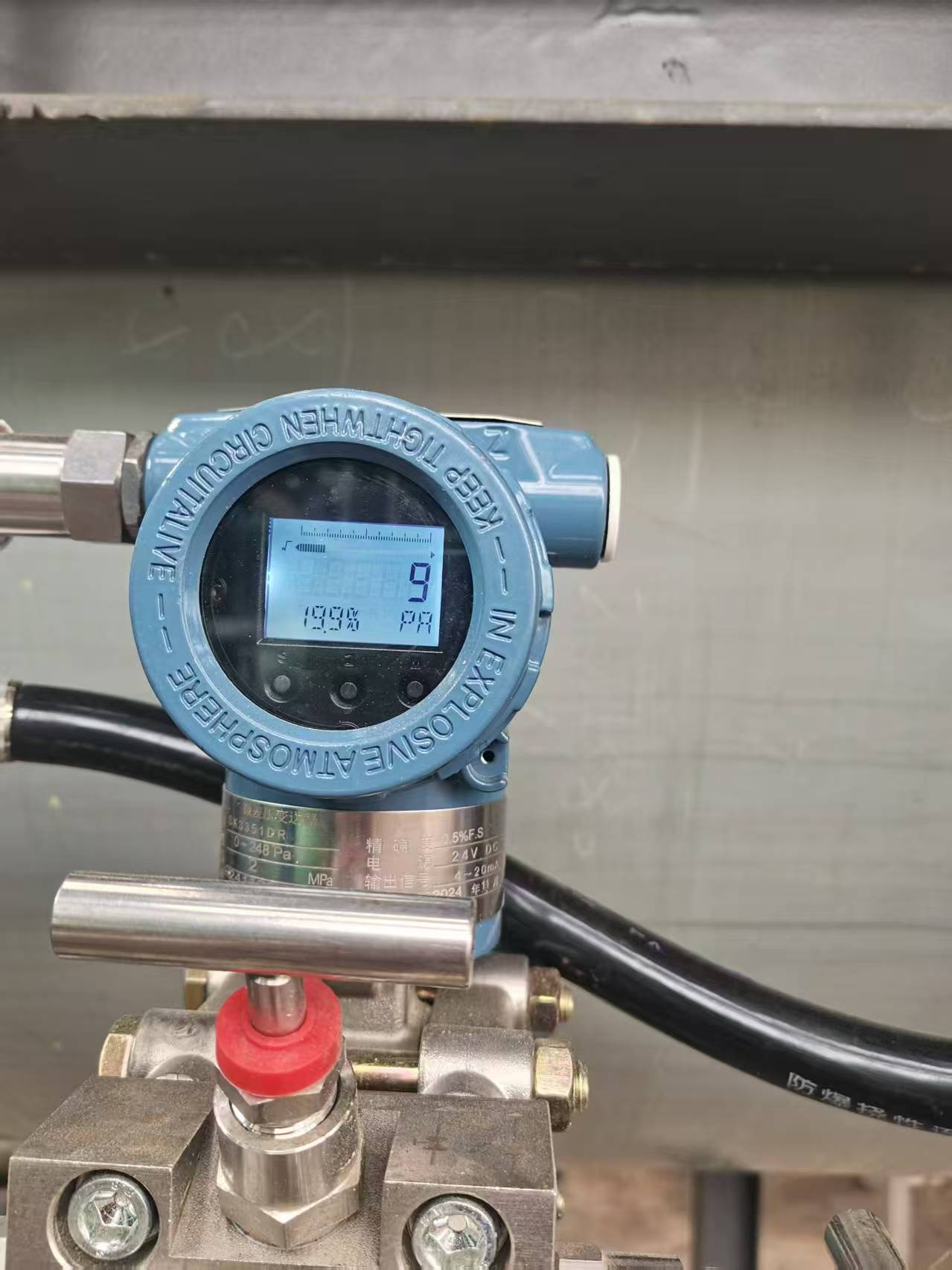

比如說現場壓力變送器在開始的時候由于24V電源有問題，導致壓力變送器的線路板燒壞了，當然直接無顯示無輸出了；比如選取的壓力變送器的過載與耐壓能力都與現場的條件不符合，也可能出現超壓過度導致壓力變送器元件損壞，也會出現壓力變送器無輸出；比如壓力變送器是帶現場顯示，也即是帶表頭，如果這個時候表頭損壞了，辣么也會出現壓力變送器無輸出。如果校驗表頭是否損壞呢，直接表頭的兩根線短路，如果短路后正常，則說明是表頭損壞。

以上應該包含了所有常見故障原因，當然故障的因素隨著現場的變化也會變化，未來可能出現第6種、第7種原因，但是都不妨礙壓力變送器極其廣泛的應用，因?yàn)榉浅Ｆ鸫a上面5種故障都可以說是基本的常識范圍，其中第2、3、4條原因分析很少發生，常見的屬于第1條和第5條，而且依然容易解決處理。
