多點多喉徑測風裝置產品介紹
發布時間：2021-10-01
瀏覽次數：
多點多喉徑測風裝置產品介紹
一、概述
多點多喉徑測風裝置是一種基于伯努力方程、運用現代航空技術-空氣動力學理論和流體力學理論，實現單點、多點精度高測量的差壓式智能流量計。它廣泛適用于火電廠、鋼鐵廠、化工廠的大、中、小型管道常溫或高溫氣體(空氣、蒸汽、天然氣、煤氣、煙氣)流量測量，特別適用于火電廠一次風、二次風流量測量。
二、測量原理
根據流體力學原理，當流體經過喉徑管時，通過收縮段喉部流向擴散角。經過兩側擴散角的擴散抽吸作用，喉部的流體被整流和放大，極大的提高了喉部流速，使喉部的靜壓明顯下降。從而使全壓孔與喉部測得的靜壓差放大。流量越大產生的差壓越大，通過
差壓變送器測量差壓的方法就可以測得管道流體的流量。

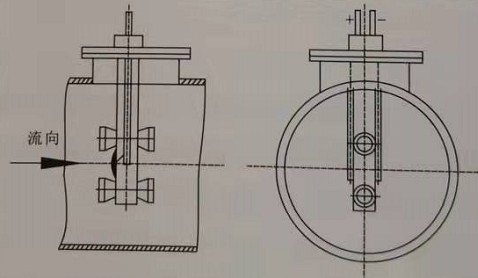

多點多喉徑測風裝置基本結構簡圖：
三、產品特點
1、該測風裝置根據現場工藝條件的不同分為單喉徑流量計、雙喉徑流量計和多喉徑流量計三種;
2、壓損小，管徑大于φ400mm的管徑其壓力損失可以忽略不計，節能效果顯著;
3、安裝直管段要求低。一般情況下，前直管段長度不小于0.7~1.5D即可;
4、差壓值大。小流速情況下，仍然得到一個較大的差壓值;
5、信號穩定可靠，無脈動差壓信號。由于采用了“多喉徑”結構，使得被測介質在各節流段有一個被“整流”的過程，最大限度的消除了渦流的影響;
6、特殊的布點結構，可以得到整個管道截面的測量數據，從而保證測量的真實性和正確性;
7、產品壽命長。產品采用316或1Crl8Ni9Ti材料，并在流體測量面均進行了耐磨處理，使用經久耐磨;
8、采用特殊取壓結構，從根本上避免堵塞?？赏ㄟ^防堵吹掃裝置，進行在線吹掃維護;
9、體積小，安裝方便。只需在管道上開孔安裝即可，安裝法蘭隨機配給。
四、技術性能
1、適用介質:空氣、蒸汽、天然氣、煤氣、煙氣、水等介質;
2、工作壓力:PN=-20kPa~6.4MPa;
3、工作溫度:-100℃~560℃;
4、流速測量范圍:0.5~60m/s;
5、精度等級:±1.0%，±1.5%;
6、公稱通徑:圓管：100mm~6000mm；方管：100×100mm~ 6000×6000mm
