電容式壓力變送器

ZH1151/3851/3351GP型電容式壓力變送器借鑒國外產品結構，采用集成電路和表面安裝工藝，關鍵原材料、元器件采用進口，整機經過嚴格組裝和測試后精度高，性能好，性?xún)r(jià)比高。ZH1151/3851/3351GP型智能電容式壓力變送器可與帶HART協議的手操器相互通訊更改參數設置，通過它與顯示、計算、調節或者控制系統進行設定、監控或與上位機組成現場監控系統。電容式壓力變送器主要用于測量液體、氣體或蒸汽的壓力，將壓力轉變成標準線性的4～20mA DC電流信號輸出。應用于石油化工，熱電，冶金，環保水處理、輕工以及科研院所等單位。
     ZH1151/3851/3351GP型現場調整式智能電容式壓力變送器可脫離手操器，而通過按鍵方式實現現場調零、設置、組態等操作，使用十分方便。
電容式壓力變送器產品特點：
1、零基準校驗范圍，參考條件下，硅油充液，316 L不銹鋼隔離膜片。
2、測量精度：±0.075%（選擇單晶硅壓力變送器）；±0.1％；±0.25％；±0.5％
3、輸出信號：通常二線制4~20mA DC輸出（0~10mA 0/1~5V等輸出需訂制）
4、供電電源：12~45V DC（正常DC24V DC）
5、采用固件δ室元件，接插式電路板，抗振性強
6、量程、零點大范圍連續可調
7、安裝方便，使用場合廣泛，戶外、隔爆、高溫和強腐蝕性環境均可使用
8、智能電容式壓力變送器可以不用通過HART手操器對其量程進行設定
9、單項過載保護性好
10、隔爆等級：ExdiiBT4~6    ExdiiCT4~6 粉塵防爆：ExtDA21 T80℃ 證書編號：CNEx21.1023X
電容式壓力變送器選型方式：

電容式壓力變送器操作說明：
(1)： 在主界面按M鍵可進入設置界面，繼續按M可進入設置界面下一級設置菜單，最后一級子菜單下繼續按M，可回到主界面，設置界面依次為：  ZERO<零點無源遷移>——SPAN<量程無源遷移>——UNIT<量程單位設置>——dOT<設置小數點位數>——CUR<設置電流輸出方式>——DISP<設置顯示模式>——DAMP<設置阻尼時間>——FIX<電流固定輸出>
ZERO<零點無源遷移>，按M鍵，LCD屏第二行提示“ZERO”，即進入本界面，按Z鍵選擇要修改的數字或小數點，按S鍵調整數值或小數點。
SPAN<量程無源遷移>，繼續按M鍵，LCD屏第二行提示“SPAN”，進入本界面，按Z鍵選擇要修改的數字或小數點，按S鍵調整數值或小數點。
UNIT<量程單位設置>，繼續按M鍵，LCD屏第二行提示“UNIT”，即進入本界面，按S鍵選擇要修改的單位，修改完單位，變送器會自動換算相關上下限。
Dot<設置小數點位數>，繼續按M鍵，LCD屏第二行提示“dOT”，即進入本界面，按S鍵選擇要顯示幾位小數，可設置0、1、2、3
CUR<設置電流輸出方式>，繼續按M鍵，LCD屏第二行提示“CUR”，即進入本界面，按S鍵選擇電流是“開方”，還是“線性”，開方提示“SQRT”，線性提示“LIN”
DISP<設置顯示模式>，繼續按M鍵，LCD屏第二行提示“DISP”，即進入本界面，按S鍵選擇要設置的顯示模式，依次在壓力，電流，百分比之間切換，提示符號分別為壓力符號，“mA”“%”，如按電流模式輸出，且為開方方式，則將在“mA”符號之前，顯示根號做提示。
(2)： PV值清零：同時按<Z>和<S>鍵5秒鐘以上，便可開鎖<屏顯OPEN>，將變送器置于大氣壓下，按鍵開鎖后，再同時按下<Z>和<S>鍵2秒鐘以上，便可將當前PV值設置為0屏顯PV=0，注意，如果PV值與0值偏差超50%FS以上，PV值清零無效，屏顯PVER。
(3)： 數據恢復：先按Z鍵（一直按住不松），斷開電源，再接通電源，繼續按住Z鍵5秒鐘以上，屏顯OK，已將數據恢復到出廠狀態，松開即可。屏顯FAIL，說明未進行數據備份，無法將變送器恢復出廠狀態。

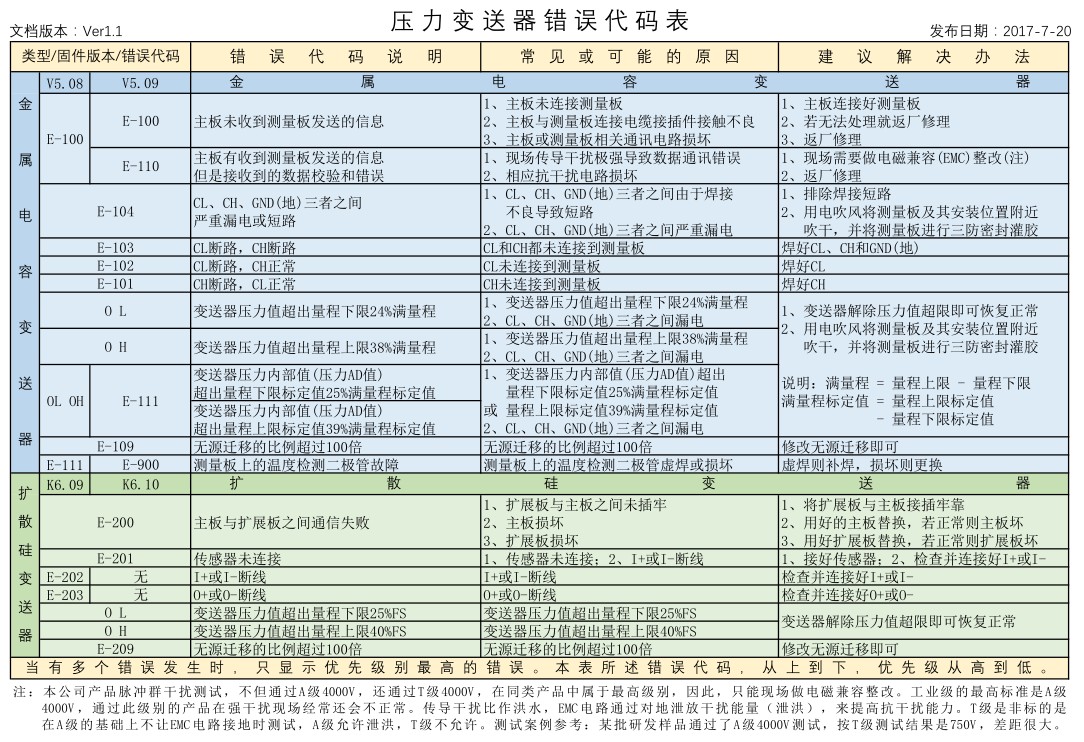

電容式壓力變送器操作錯誤代碼參考說明：
注：如果現場不能解決的請電聯我公司
注：本公司所有規格型號的壓力變送器產品都可以訂制，歡迎來電洽談！
