擴散硅壓力變送器

       ZH-DBS208/308系列擴散硅壓力變送器采用優質擴散硅壓力傳感器將壓力信號轉換成電信號后經差分放大器輸出放大后轉換成標準線性的電流或者電壓信號，此產品具有工作可靠、性能穩定、安裝使用方便、體積小、重量輕、性價比高等特點，能在各種正負壓力測量中得到廣泛應用。
       ZH-DBS208/308系列擴散硅壓力變送器采用進口擴散硅或陶瓷芯體作為壓力檢測元件，傳感器信號經高性能電子放大器轉換成0-10mA或4-20mA統一輸出信號，可替代傳統的遠傳壓力表，霍爾元件、差動變送器，并具有DDZ-Ⅱ及DDZ-Ⅲ型變送器性能，能與各種自動調節系統或計算機系統配套使用。廣泛應用于石油化工、冶金建材、電力、輕工、科研等單位。
擴散硅壓力變送器主要技術指標
1、被測介質：與316不銹鋼兼容的液體、氣體、蒸汽
2、測量范圍：-95KPa~+60MPa 各量程可選
3、精度等級：0.1級 0.25級 0.5級
4、非線性誤差：0.3級≤±0.3%FS
5、滯后誤差：≤±0.3%FS
6、滿量程溫度系數：大于0.02％/℃
8、工作溫度：-20~+80℃ 高溫可訂制
9、環境溫度：-40~65℃
10、過載極限：額定量程的1.5~3倍
11、供電電源：DC24V
12、輸出信號：4~20mA(二線制）；0~10V/0~5V（三線制）；RS485通訊等
13、顯示方式：LED數碼管；LCD液晶；指針指示
14、隔爆等級： ExdiiBT4~6   ExdⅡCT4~6
15、連接方式：a)螺紋連接M20*1.5或者按要求訂制； b)法蘭連接 法蘭或者隔膜式 尺寸按要求訂制；c)衛生型卡箍連接

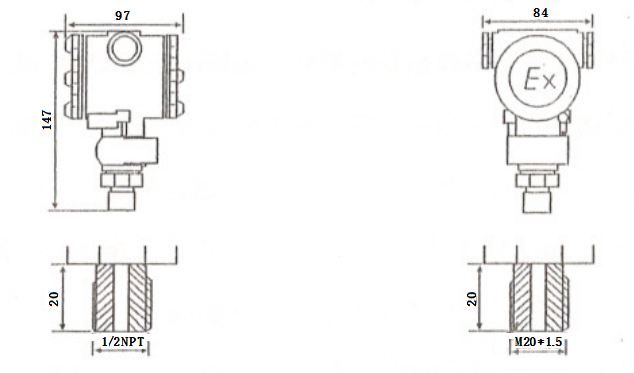

擴散硅壓力變送器外形
擴散硅壓力變送器型號命名方式

ZH-DBS208	擴散硅擴散硅壓力變送器（普通）
ZH-DBS308	擴散硅擴散硅壓力變送器（隔爆型）
	代碼	量程范圍
	A	0-5KPa-20KPa
	B	0-20KPa-70KPa
	C	0-70KPa-350KPa
	D	0-200KPa-700KPa
	E	0-0.7MPa-3.5MPa
	F	0-2.0MPa-7MPa
	G	0-7MPa-35MPa
	H	0-20MPa-100MPa
		代碼	精度等級
		Ⅰ	0.1%
		Ⅱ	0.25%
		Ⅲ	0.5%
			代碼	輸出代號
			E	4-20mADC二線制 常規輸出信號
			K	0-10mA
			5V	0~5V-三線制
			10V	0~10V-三線制
			RS	RS485通訊
			M	用戶約定
				代碼	壓力連接
				R	標準型(M20×1.5)
				P	齊平膜
				O	按用戶尺寸加工
					代碼	選項
					i	本安型iaⅡCT6
					d	隔爆型
					T	船用型
					M1	線性指示表
					M2	LED數碼管顯示表
					M3	LCD液晶顯示表
					Z	阻尼調整
					Q	遷移
					A	絕壓測量
					F	負壓測量
					C	選用陶瓷傳感器（帶＊量程無）
					S	散熱器及過程連接件
					Y	用戶約定

選型說明：負壓力變送器選A、B、C選型
擴散硅壓力變送器安裝使用注意事項
1、當選用本安防爆型壓力變送器時，應同時選用相應的安全柵。
2、壓力變送器的安裝地點，應盡量遠離大功率的電器設備，以避免電磁感應的干擾，影響本安型變送器的性能。
3、搬運和安裝壓力變送器應輕拿輕放，以免影響本安電路的性能.
4、壓力變送器的本安導線不得與高壓電纜線一起敷設，導線長度應盡量縮短，導線的分布電感、分布電容及變送器的有效電感、有效電容之和，不得超過安全柵規定的額定值。
5、壓力變送器設有接地螺釘，接地導線必須牢固，且接地電阻不大于2Ω。
6、維修時應切斷本安電路的電源，在非危險區進行檢修。
7、維修人員不得隨意更換電氣元件的規格、型號，有質量問題應立即與廠家聯系。
